Prezentare generală a produsului
TheSeria 2CL2Fde la HVRTION reprezintă o familie de diode de înaltă{0}}performanță, de înaltă performanță, cu recuperare rapidă, concepute pentru a îndeplini cerințele riguroase ale aplicațiilor moderne de conversie a energiei, imagistică medicală, procesare industrială și putere în impulsuri. Acoperind o gamă largă de tensiuni de la4KV până la 35KViar curenţii medii înainte de la100mA, aceste diode livreazăTimp de recuperare invers de 100 nscu un curent de scurgere excepțional de scăzut, permițând funcționarea cu frecvență înaltă-cu pierderi minime.
Prezentare generală a seriei
|
Tip |
Valori nominale |
Temp. Stare |
Caracteristica electrică |
Dimensiune |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
Trr |
φcorp*L, φplumb |
|
|
[DAC=100mA] |
[VR=VRRM] |
||||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CL2FD |
4 |
100 |
10 |
120 |
-40~+120 |
13 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FE |
6 |
100 |
10 |
120 |
-40~+120 |
18 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FF |
8 |
100 |
10 |
120 |
-40~+120 |
16 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FG |
10 |
100 |
10 |
120 |
-40~+120 |
18 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FH |
12 |
100 |
10 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FJ |
15 |
100 |
10 |
120 |
-40~+120 |
24 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FK |
10 |
100 |
10 |
120 |
-40~+120 |
22 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FL |
15 |
100 |
10 |
120 |
-40~+120 |
26 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FM |
20 |
100 |
10 |
120 |
-40~+120 |
35 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FP |
30 |
100 |
10 |
120 |
-40~+120 |
45 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FR |
35 |
100 |
10 |
120 |
-40~+120 |
50 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
Dimensiunile conturului pachetului |
|
|
|
• Caz: Corp din plastic turnat • Epoxidul îndeplinește gradul de inflamabilitate UL 94V-0 • Polaritate: Banda de culoare indică capătul catodului |
Caracteristici cheie
Portofoliu larg de tensiune și curent
- Interval VRRM:4KV până la 35KV - acoperă cerințele de tensiune joasă, medie și înaltă
- Opțiuni IF(AV):100mA – flexibil pentru circuite de putere mică-la medie-
- O serie înlocuiește mai multe diode discrete, simplificând inventarul și proiectarea
Recuperare ultra-rapidă (TRR=100ns)
- Timp de recuperare invers al0,1 μS (100 ns) enables efficient high-frequency switching (>50 kHz)
- Reduce semnificativ pierderile de comutare și disiparea de recuperare inversă
- Ideal pentru convertoare flyback, forward și rezonante care funcționează la tensiune înaltă
Curent de scurgere foarte scăzut
- IR =2μAla 25 de grade
- Minimizează consumul de energie în standby și generarea de căldură
- Prelungește durata de viață a sistemului în aplicații continue de polarizare de{0}}tensiune înaltă
Capacitate mare de supratensiune
- IFSM =10A(ciclu unic) – toleranță excelentă la curent de pornire în timpul-pornirii sau evenimentelor de defecțiune
- Robuste împotriva tranzitorilor de sarcină și a supratensiunilor de încărcare a condensatorului
Cădere joasă de tensiune directă
- VFM variază de la13V până la 50Vîn funcție de tensiunea nominală și curentul
- Reduce pierderile de conducție, în special la redresoare cu ciclu de lucru înalt-
Temperatura ridicată a joncțiunii (Tj=120 grade)
- Funcționare fiabilă la temperaturi ambientale ridicate
- Potrivit pentru incinte sigilate sau slab ventilate

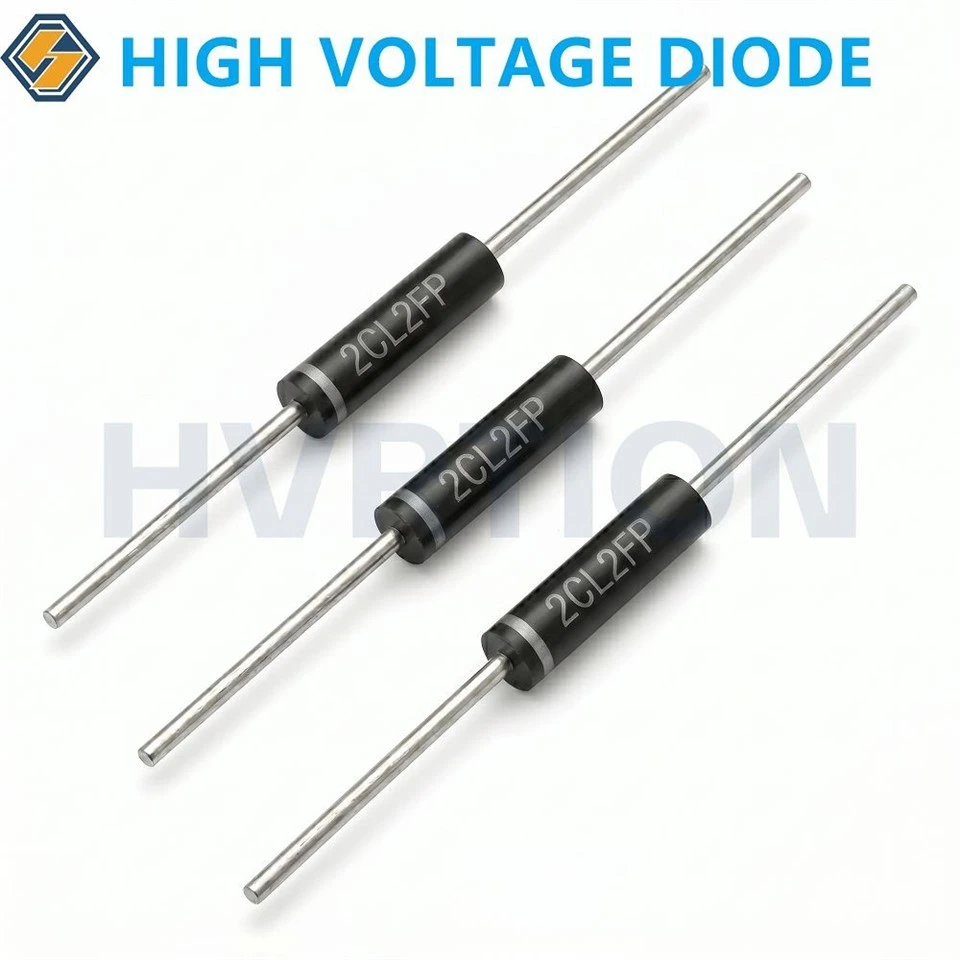

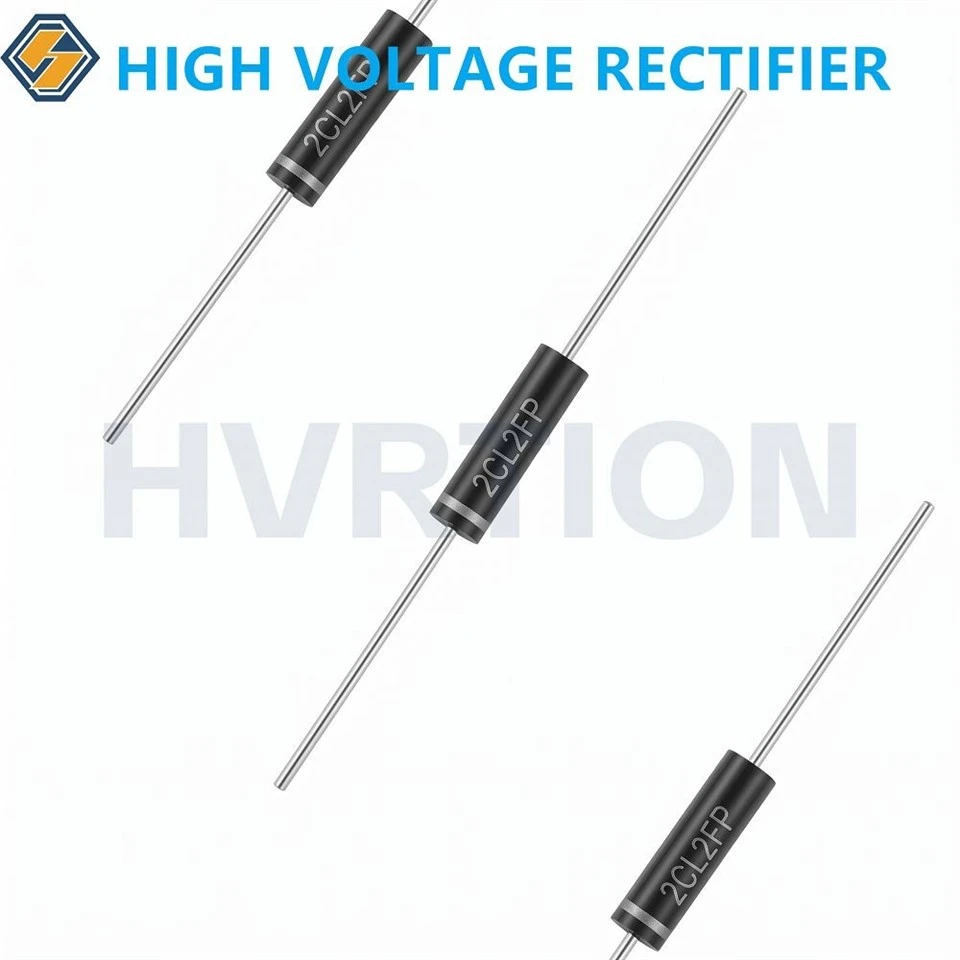

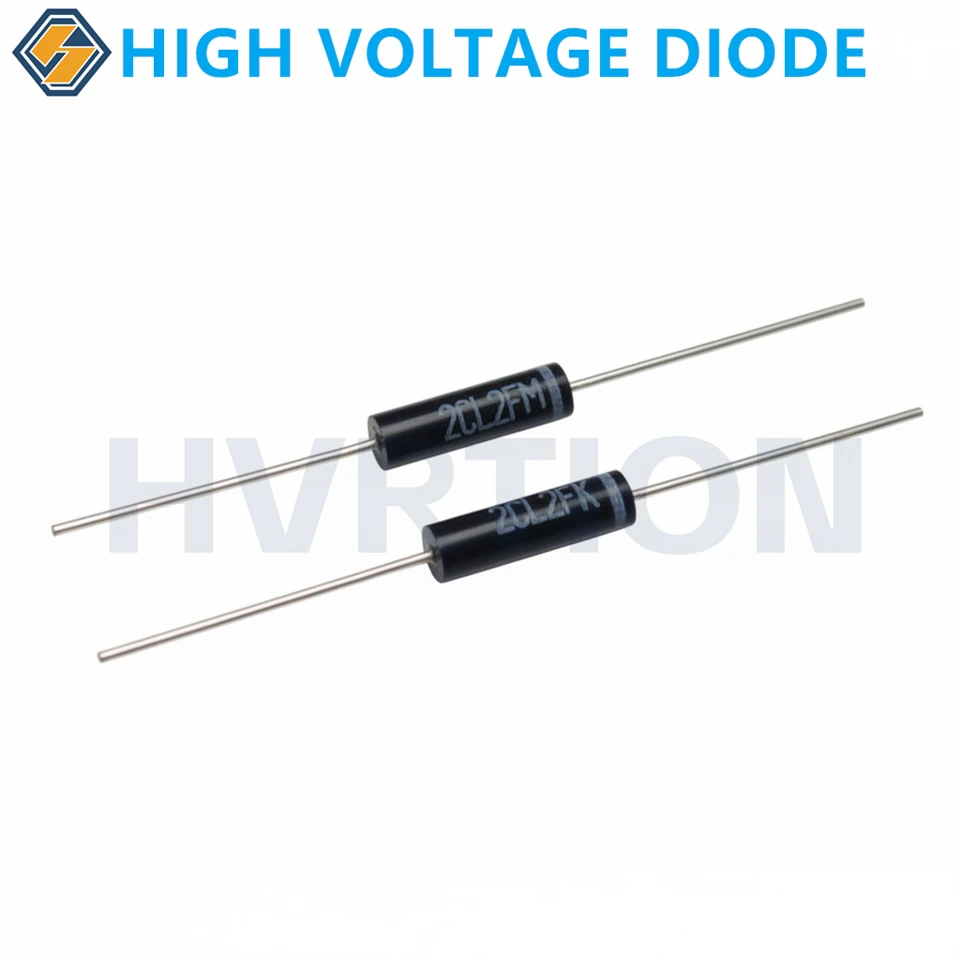

Pachet de plumb axial compact
- Dimensiunea uniformă a corpului: φ4.2×15mm, plumb φ0.8mm
- Scădere ușoară-în înlocuirea diodelor axiale standard de înaltă tensiune
- Compatibil cu procesele automate de inserare și lipire prin val
Conform mediului
- Turnare epoxidice conformă RoHS, fără-plumb și-halogen
- Îndeplinește standardele internaționale de mediu
Avantajele tehnice dintr-o privire
|
Parametru |
Valoare |
|
Tensiune de vârf repetitivă inversă (VRRM) |
4KV – 35KV |
|
Curent direct mediu (IF(AV)) |
100mA |
|
Peak Forward Surge Current (IFSM) |
10A (singur non-repetitiv) |
|
Timp de recuperare inversă (Trr) |
100ns tipic |
|
Scurgere inversă (25 de grade) |
2μA |
|
Temperatura max. de joncțiune (Tj) |
120 de grade |
|
Stil pachet |
Plumb axial |
|
Corp izolat |
Epoxid de înaltă conductivitate termică |
Aplicații
Seria 2CL2F este prima alegere pentru inginerii care proiectează:
Echipamente medicale și imagistice
- -generatoare de raze X și surse de alimentare de înaltă tensiune pentru scaner CT
- Circuite de încărcare a defibrilatorului
- Sisteme medicale de alimentare cu laser
Surse industriale de -înaltă tensiune
- Precipitatoare electrostatice (controlul poluării aerului)
- Sisteme electrostatice de vopsire cu pulbere
- Echipamente de testare de înaltă tensiune (testere HIPOT)
- Generatoare de ioni și eliminatoare de statică
Putere pulsată și lasere
- Drivere-de laser cu stare solidă
- Modulatoare radar
- Generatoare Marx și rețele de formare a impulsurilor
Electronică de putere
- SMPS de înaltă tensiune de înaltă frecvență (convertoare flyback, boost, cuk)
- Surse de alimentare pentru încărcare condensatoare (CCPS)
- Convertoare DC-DC de înaltă tensiune pentru comenzi industriale
Cercetare și instrumentare științifică
- Acceleratoare de particule
- Spectrometre de masă
- Surse de alimentare cu fascicul de electroni
Apărare și aerospațială
- Redresare radar de înaltă tensiune
- Surse de alimentare pentru avionică
- Sisteme de ghidare a rachetelor
Calitate și fiabilitate
- Fabricat subISO9001:2015instalație certificată
- Testare la supratensiune și la tensiune inversă 100% per lot
- Date de fiabilitate pe termen lung-disponibile la cerere
- Timp de livrare: stoc de probă disponibil, timp de producție 2-4 săptămâni
Informații de comandă
|
Cod de comandă |
VRRM |
IF(AV) |
Pachet |
|
2CL2FD |
4KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FE |
6KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FF |
8KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FG |
10KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FH |
12KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FJ |
15KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FK |
10KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FL |
15KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FM |
20KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FP |
30KV |
100mA |
Axial φ4.2×15mm |
|
2CL2FR |
35KV |
100mA |
Axial φ4.2×15mm |
Cantitate minimă de comandă: 1000 buc per model (mostre de inginerie disponibile de la 10 buc)
Descărcați resurse
- Fișă tehnică – seria 2CL2F (PDF)
- Notă de aplicare: Design redresor de înaltă tensiune
- Certificat de conformitate RoHS
Obțineți o cotație sau solicitați mostre
Contactați specialiștii noștri cu diode de înaltă tensiune pentru prețuri, termene de livrare sau consultanță tehnică. Pentru valori nominale personalizate de tensiune/curent sau formare specială a plumbului, vă rugăm să întrebați.
