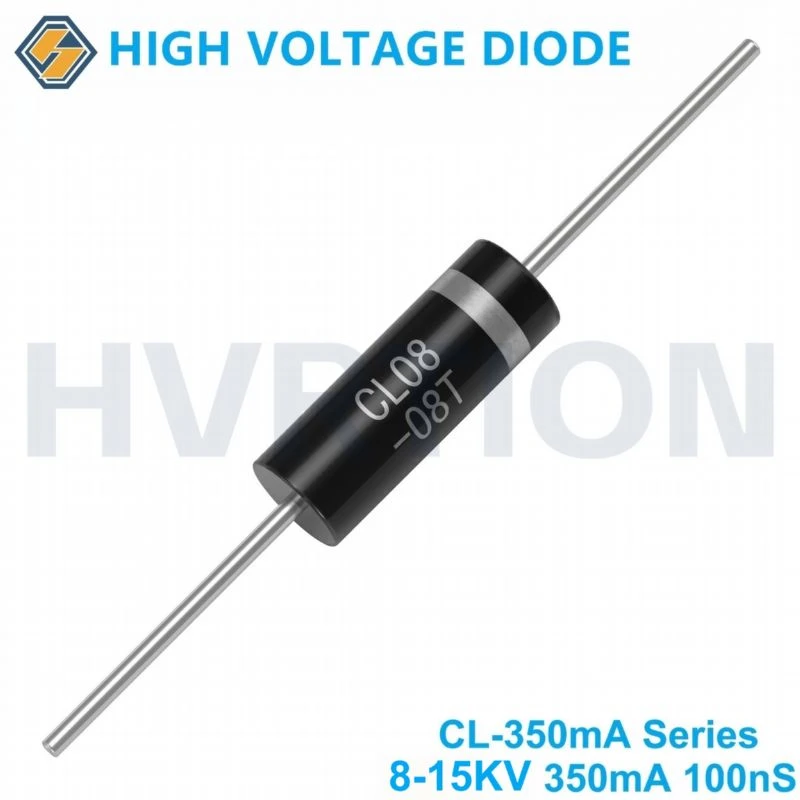

Prezentare generală a produsului
Seria CL-350mA oferă o gamă cuprinzătoare dediode cu recuperare rapidăconceput pentru aplicații care necesită tensiune de blocare ridicată, curent direct moderat (350 mA) și timp de recuperare invers extrem de scurt (0,1 μs). Cu tensiuni nominale de la8KV la 15KV, aceste diode asigură comutare eficientă și pierderi reduse de putere. Pachete de plumb axiale potrivite pentru inserarea automată, potrivite pentru cuptoare cu microunde, surse de alimentare cu laser, generatoare de raze X-și echipamente industriale HV. Pachete de cabluri axiale fiabile. direct din fabrică.
Caracteristici cheie
Tensiune mare de blocare– VRRM: 8KV ~ 15KV
Curent direct– IF(AV): 350mA
Curent de vârf de vârf– IFSM: 15A (ne-repetitiv), 30A pentru CL05-15S
Timp de recuperare ultra-rapid– trr: 0,1μs (0,15μs pentru CL05-15S)
Cădere scăzută de tensiune directă– VF max de la 12V la 40V @ IFM=350mA
Scurgere inversă scăzută– IR1: 5μA @ VRRM, grad Ta=25
Temperatura joncțiunii de funcționare– Tj: 130 de grade
Temperatura de depozitare– Tstg: -40 grade ~ +130 grade, -40 grade ~+160 grade pentru CL05-15S
Conform RoHS, finisaj-fără plumb
Aplicații
- Rectificare de înaltă tensiune cuptor cu microunde
- Surse de înaltă tensiune pentru laser și plasmă
- -generatoare de raze X și echipamente medicale
- Precipitatoare electrostatice (ESP)
- Copiatoare / imprimante laser
- Multiplicatori HV și circuite de încărcare a condensatoarelor
Caracteristici și dimensiuni electrice
|
Tip |
Valori nominale |
Temp. Stare |
Caracteristica electrică |
Dimensiune |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VF |
IR1 |
Trr |

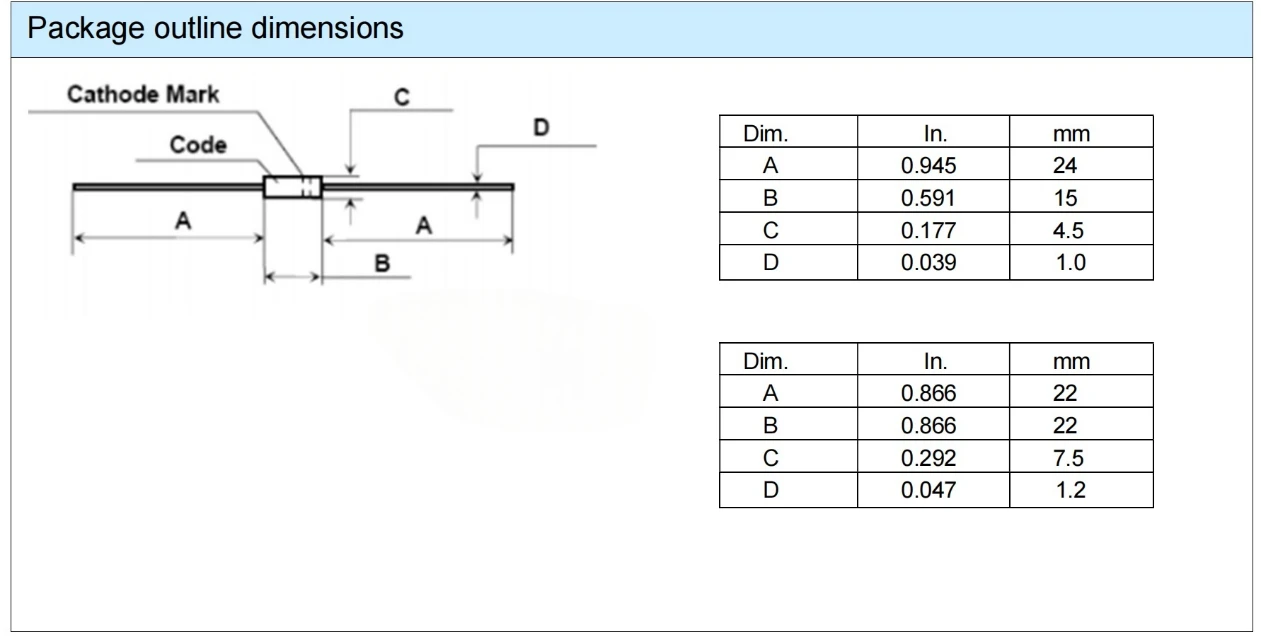

φcorp*L, φplumb |
|
|
[IFM=350mA] |
[VR=VRRM] |
||||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|

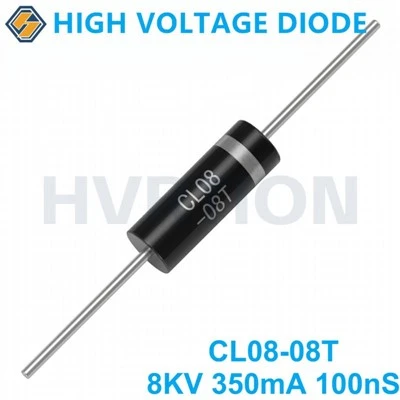

CL08-08T |
8 |
350 |
15 |
130 |
-40~+130 |
16 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-08 |
8 |
350 |
15 |
130 |
-40~+130 |
12 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-09 |
9 |
350 |
15 |
130 |
-40~+130 |
13 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-10T |
10 |
350 |
15 |
130 |
-40~+130 |
21 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|

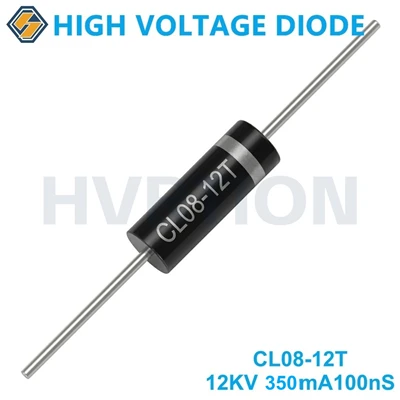

CL08-12T |
12 |
350 |
15 |
130 |
-40~+130 |
22 |
5 |
0.1 |
Φ7.5*22/Φ1.2 |
|
CL08-08C |
8 |
350 |
15 |
130 |
-40~+130 |
13 |
5 |
0.1 |
Φ4.5*15/Φ1.0 |
|

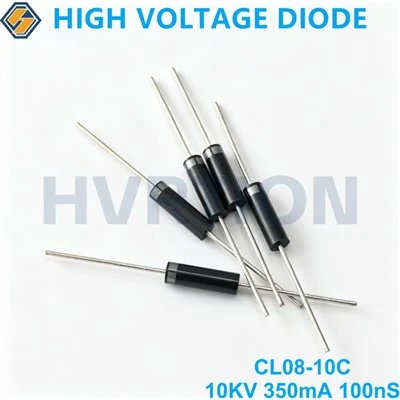

CL08-10C |
10 |
350 |
15 |
130 |
-40~+130 |
21 |
5 |
0.1 |
Φ4.5*15/Φ1.0 |
|
CL05-15S |
15 |
350 |
40 |
160 |
-40~+160 |
50 |
5 |
0.15 |
Φ4.5*15/Φ1.2 |
*Toate valorile sunt evaluări maxime, dacă nu se specifică altfel (Ta=25 grad ).
Date mecanice
- Pachet: plastic turnat, clasificat UL94V-0
- Polaritate: banda catodică marcată
- Montare: cablu axial
Informații de comandă
Ambalare:Vrac (200 buc/pungă). MOQ negociabil.
De ce să alegeți această serie?
- Fiabilitate dovedităpentru funcționare continuă la înaltă tensiune
- Recuperare rapidăreduce pierderile de comutare în circuitele de înaltă frecvență
- Selecție largă de tensiune– potriviți exact nevoile fără supra{0}}inginerie
- Configurații mecanice multiple– se potrivesc cu diferite configurații de PCB
- Înlocuire directăpentru numerele comune ale redresoarelor HV
Suport tehnic
Contactați echipa noastră pentru valori nominale de tensiune/curent dincolo de seria standard (disponibile ansambluri HV personalizate).
