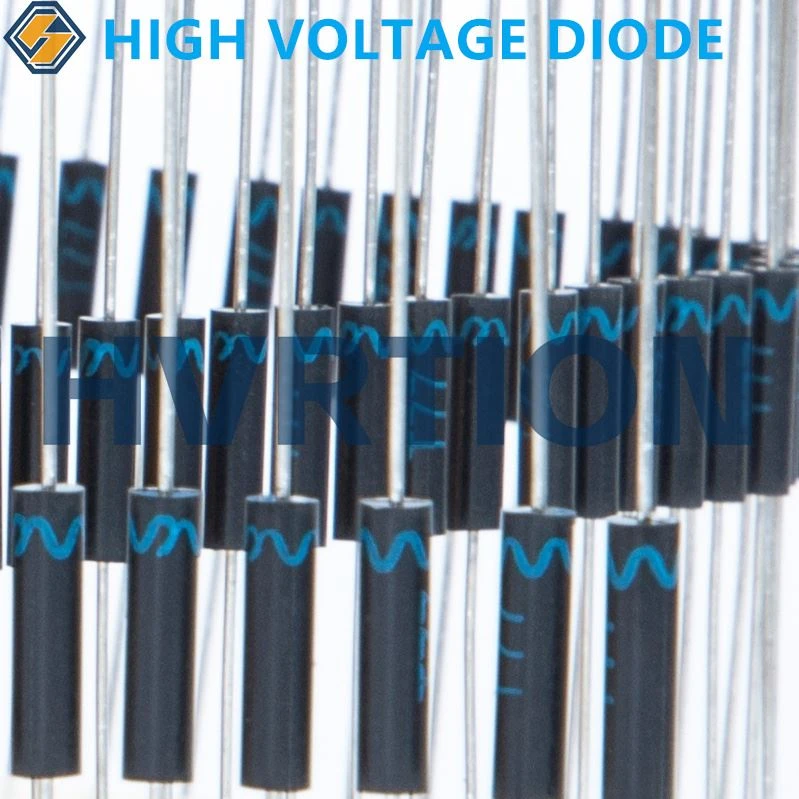

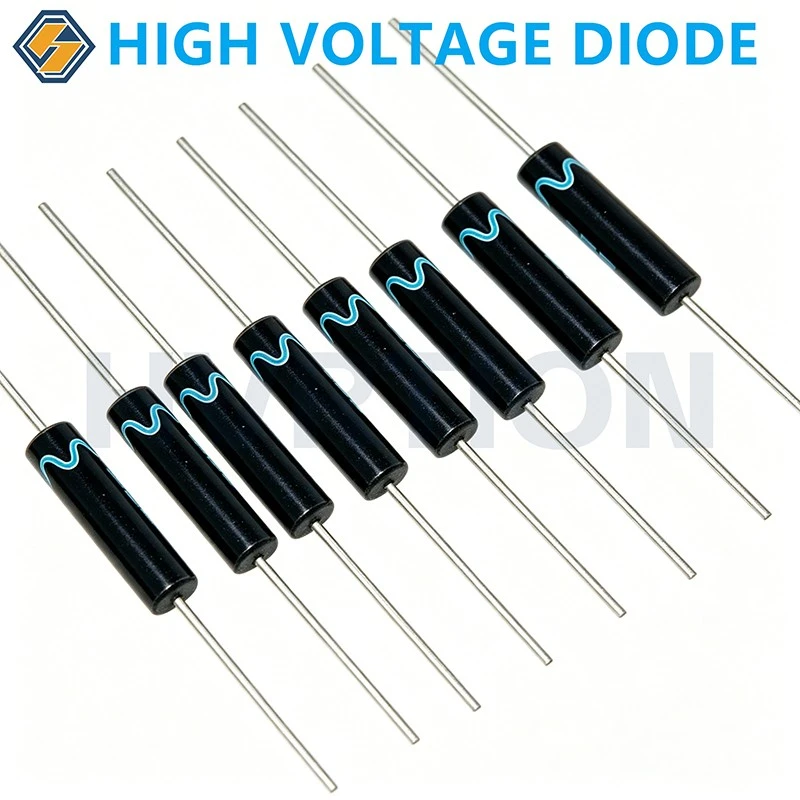

Caracteristici cheie
Timp de recuperare ultra-80ns.
Acest lucru este esențial pentru reducerea pierderilor de comutare și îmbunătățirea eficienței surselor de alimentare de-înaltă frecvență în comparație cu diodele HV standard.
Design compact de înaltă tensiune
Realizează tensiuni nominale extrem de ridicate într-o amprentă foarte mică a corpului turnată. Acest lucru economisește spațiu valoros pe PCB în dispozitive compacte, cum ar fi generatoarele de ioni și sistemele portabile de raze X-.
Manevrare superioară a supratensiunii
Proiectat pentru a rezista curenților mari de aprindere (IFSM până la 0,5 A) și evenimentelor de descărcare repetitive, excelând în special în experimentele de descărcare FBT pentru CRT și aplicații cu laser de mare-putere.
Stabilitate termică ridicată
Menține un curent de scurgere scăzut chiar și la temperaturi ridicate (temperatura de joncțiune de până la 120 de grade), asigurând fiabilitatea în condiții dure de funcționare.
Cădere directă-în înlocuire
Seria 2CL7 este disponibilă pe scară largă și proiectată pentru a fi compatibilă electric și mecanic cu modelele vechi.
Design de înaltă fiabilitate
Rășină-mulată, ambalaj-de dimensiuni mici, cu construcție cu cip de siliciu de tip mesa-multe-stratificate
Interval de temperatură de funcționare
Temperatura de joncțiune (Tj) până la 120 de grade, temperatura de depozitare de la -40 de grade la +120 grade
Curent mediu de ieșire
5,0 mA la 25 de grade cu sarcină rezistivă.
Cădere de tensiune directă scăzută și curent de scurgere scăzut
Introducere modele în serie înrudite
Seria 2CL7 oferă o gamă largă de tensiuni inverse de vârf repetitive, de la 6 kV la 20 kV, în funcție de modelul specific. Exemplele includ:
|
Tip |
Valori nominale |
Temp. Stare |
Caracteristica electrică |
Dimensiune |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
Φcorp*L,Φduce |
|
|
[IFM=10mA] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CL703 |
3 |
5 |
0.5 |
120 |
-40~+120 |
12 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|
2CL704 |
4 |
5 |
0.5 |
120 |
-40~+120 |
15 |
2 |
0.08 |
Φ2.5*5/Φ0.5 |
|

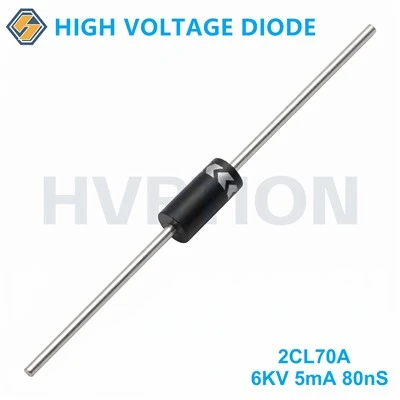

2CL70 |
6 |
5 |
0.5 |
120 |
-40~+120 |
20 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|

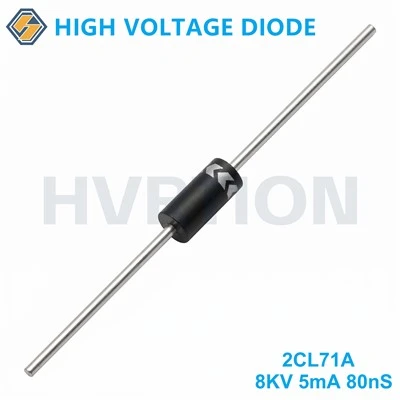

2CL71 |
8 |
5 |
0.5 |
120 |
-40~+120 |
25 |
2 |
0.08 |
Φ3*8/Φ0.6 |
|
2CL72 |
10 |
5 |
0.5 |
120 |
-40~+120 |
30 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL73 |
12 |
5 |
0.5 |
120 |
-40~+120 |
37.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL74 |
14 |
5 |
0.5 |
120 |
-40~+120 |
42.5 |
2 |
0.08 |
Φ3*10/Φ0.6 |
|
2CL75 |
16 |
5 |
0.5 |
120 |
-40~+120 |
50 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL76 |
18 |
5 |
0.5 |
120 |
-40~+120 |
56 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
2CL77 |
20 |
5 |
0.5 |
120 |
-40~+120 |
62.5 |
2 |
0.08 |
Φ3*12/Φ0.6 |
|
Dimensiunile conturului pachetului |
|
|
|
• Caz: Corp din plastic turnat • Epoxidul îndeplinește gradul de inflamabilitate UL 94V-0 • Polaritate: Banda de culoare indică capătul catodului |
Aplicație
Afișare și imagini
Transformatoare Flyback (FBT) pentru televizoare/monitoare CRT, surse de alimentare de-înaltă tensiune pentru camere VTR și aparate cu raze X{-de dimensiuni mici-.
01
Ionizare și curățare
Generatoare de ioni negativi, purificatoare de aer și precipitatoare electrostatice.
02
Prelucrare industrială
Pulverizare electrostatică, flocare electrostatică și generatoare de{0}}înaltă tensiune.
03
Testare și măsurare
Surse de alimentare de-înaltă tensiune și echipamente de testare de-înaltă tensiune.
04
Specialitate
Generatoare de microunde, sisteme laser și circuite redresoare cu dublare de{0}}frecvență înaltă
05
