Name: Furnizori din China BR-F Series HV Producători de diode - Cumpărați BR-F Series HV Diode de vânzare - HVRTION
Brand: HVRTION
SKU: 313947127

Descriere

Curent ridicat (1A), supratensiune ultra-înaltă (50A), corp ultra-compact (Φ5×9mm) – Cel mai mic redresor de înaltă tensiune de înaltă putere

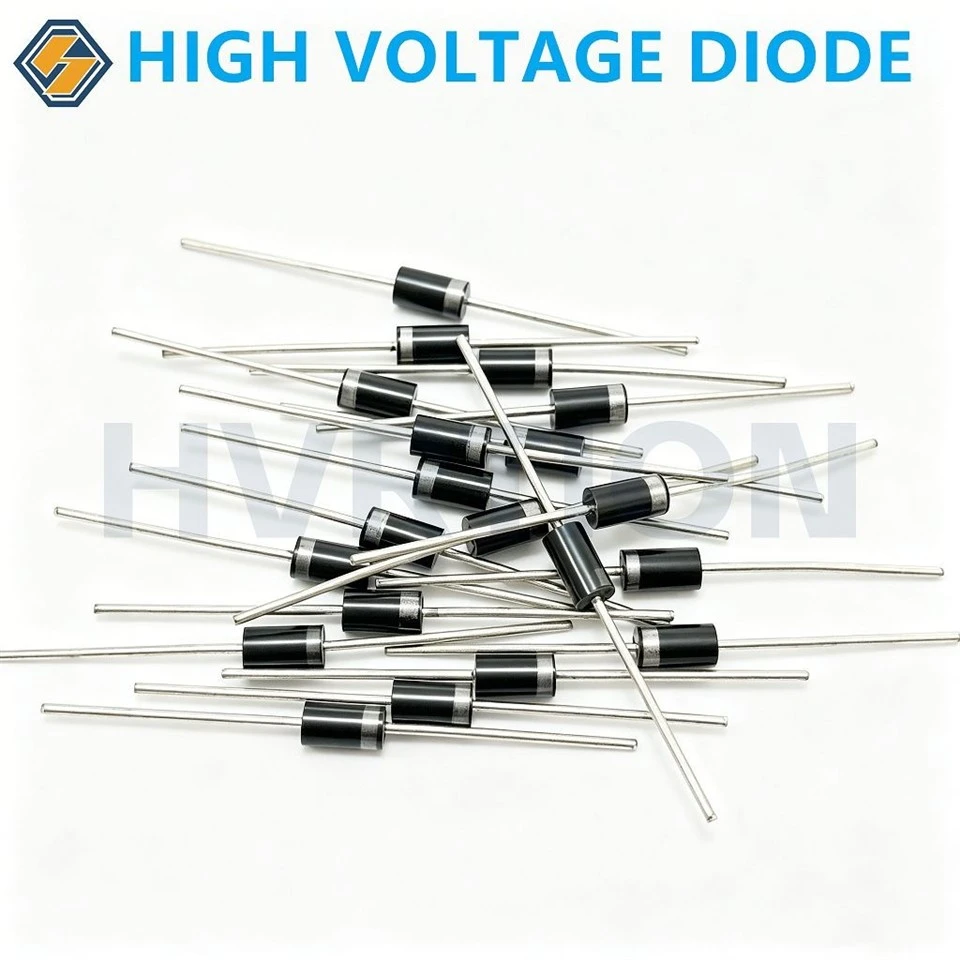

TheSeria BR-Fde la HVRTION este o familie inovatoare de diode de înaltă tensiune cu recuperare rapidă, concepute pentru aplicații care necesităcurent direct ridicat (până la 1A), capacitate de supratensiune extrem de mare (50A), comutare rapidă (150 ns), și unpachet ultra-compact (Φ5×9mm). Acoperind un domeniu de tensiune de la2KV până la 10KV, aceste diode oferă performanțe remarcabile în sistemele cu putere-densă, în care spațiul pe placă este limitat. Cu o cădere de tensiune directă foarte mică (până la 9V la 1A), scurgeri ultra-scăzute (5µA la 25 de grade) și un rating remarcabil de supratensiune de 50A, seria BR-F este alegerea ideală pentru surse de alimentare miniaturizate de înaltă tensiune, dispozitive medicale portabile, lasere cu impulsuri și echipamente industriale.

Prezentare generală a seriei

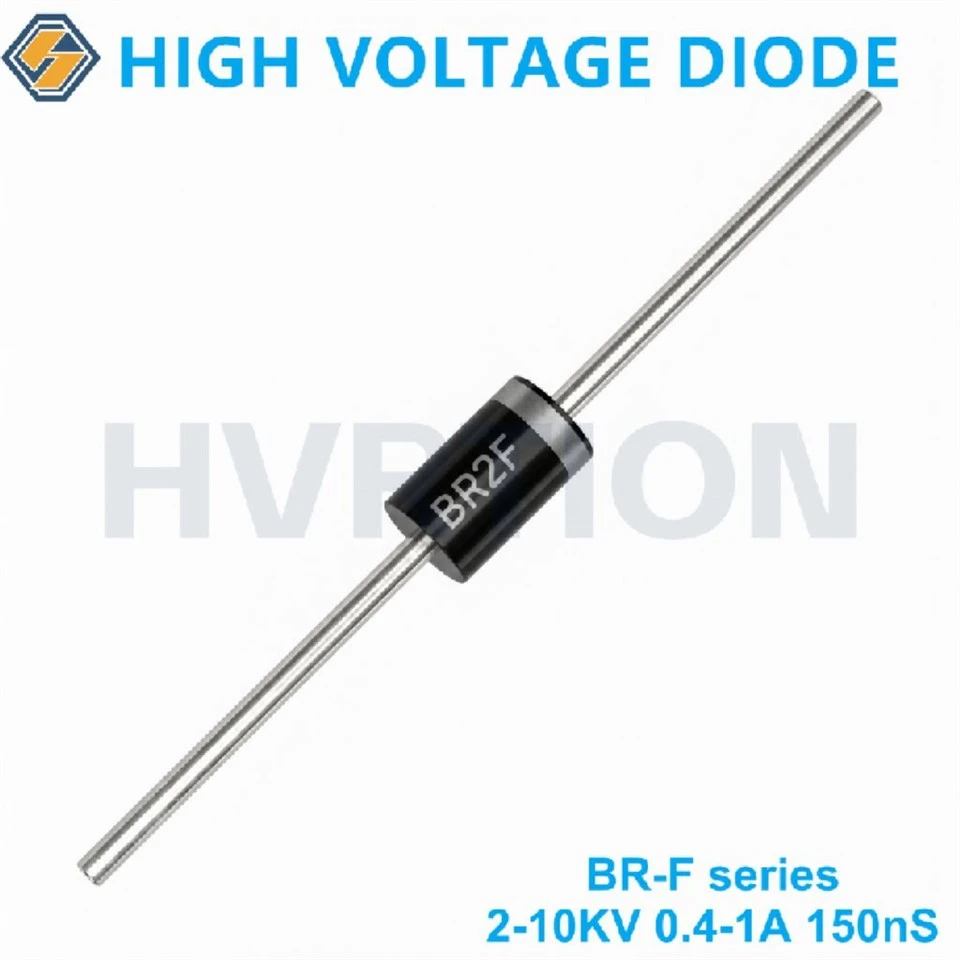

BR-Seria F 2-10KV 0,4-1A 150nS

Tip	Valori nominale			Temp. Stare		Caracteristica electrică [Ta=25grad, toate sunt valori maxime]			Dimensiune
	VRRM	IF(AV)	IFSM	Tj	Tstg	VF	IR1	Trr	*φcorpL, φplumb**
	VRRM	IF(AV)	IFSM	Tj	Tstg	[DACĂ=IF(AV)]	[VR=VRRM]	Trr	*φcorpL, φplumb**
	KV	A	A	grad	grad	V	μA	μS	mm
BR2F	2	1	50	120	-40~+120	9	5	0.15	Φ5*9/Φ1.2

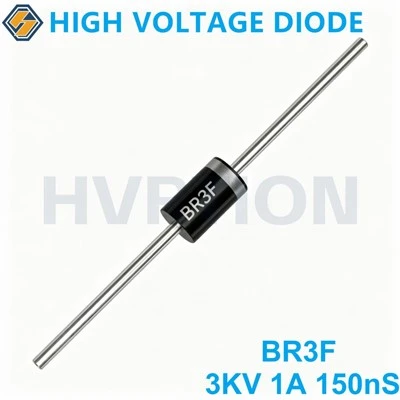

BR3F	3	1	50	120	-40~+120	9	5	0.15	Φ5*9/Φ1.2
BR4F	4	0.8	50	120	-40~+120	11	5	0.15	Φ5*9/Φ1.2
BR5F	5	0.8	50	120	-40~+120	14	5	0.15	Φ5*9/Φ1.2

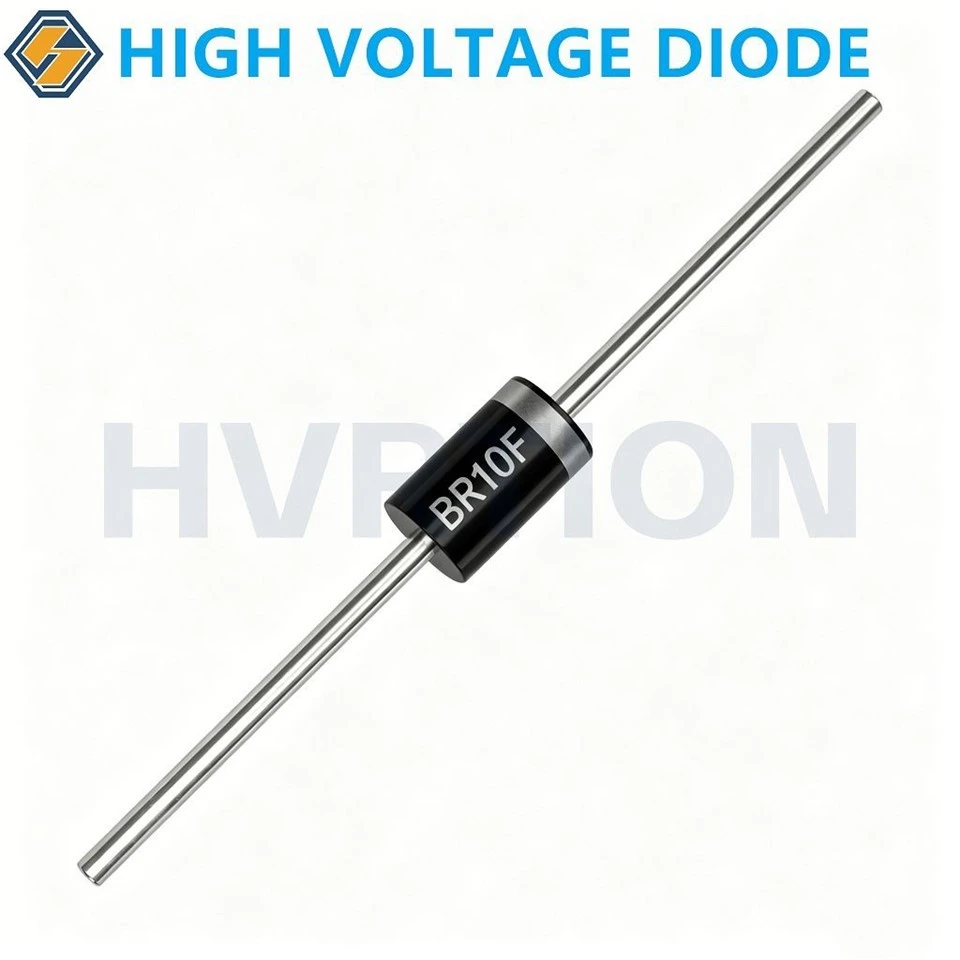

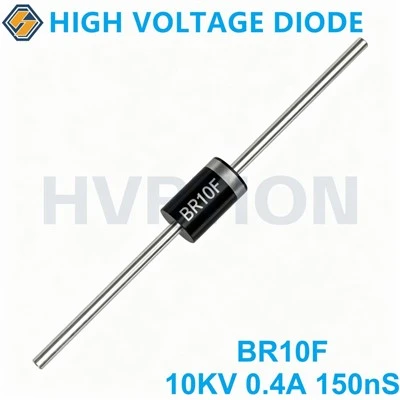

BR10F	10	0.4	50	120	-40~+120	25	5	0.15	Φ5*9/Φ1.2

Caracteristici cheie

01/

Pachet ultra-compact – Corp Φ5×9mm

Doar 9 mm lungime! Ideal pentru-dispoziții PCB cu spațiu limitat, de înaltă densitate
Cablurile groase (Φ1,2 mm) asigură o rezistență mecanică excelentă și o manevrare a curentului
Permite miniaturizarea surselor de alimentare de înaltă tensiune fără a sacrifica performanța

02/

Curent direct ridicat - Până la 1A

BR2F și BR3F furnizează un curent continuu de 1 A - rar într-o diodă atât de mică de înaltă tensiune
BR4F/BR5F oferă 0,8 A, BR10F oferă 0,4 A - toate excelente pentru clasa lor de tensiune

03/

Curentul de vârf în industrie-Leading Surge Current – IFSM=50A

50A de vârf de curent direct - de neegalat în acest pachet de dimensiune și interval de tensiune
Robustețe excepțională pentru încărcarea condensatorului, curenții de pornire și protecția împotriva erorilor
Rezista în mod fiabil în medii dure de putere pulsată

04/

Recuperare rapidă – 150ns (0,15µs)

Permite comutare eficientă de înaltă frecvență de până la 30-50 kHz
Reduce pierderile de comutare și încălzirea cu recuperare inversă
Potrivit pentru flyback de înaltă frecvență, boost și convertoare rezonante

05/

Curent de scurgere ultra-scăzut – 5µA la 25 de grade, 50µA la 100 de grade

Blocare inversă excelentă pentru diode de înaltă tensiune și curent ridicat
Minimizează generarea de energie în standby și căldură
Extinde durata de viață a sistemului în aplicațiile de polarizare continuă

06/

Cădere de tensiune directă foarte scăzută

BR2F/BR3F: doar 9V la 1A – excepțional de scăzut pentru o diodă de înaltă tensiune de 1A
BR4F: 11 V la 0,8 A, BR5F: 14 V la 0,8 A, BR10F: 25 V la 0,4 A
Reduce pierderile de conducție, îmbunătățește eficiența generală

07/

Temperatura ridicată a joncțiunii – Tj=120 grade

Funcționare fiabilă la temperaturi ambientale ridicate
Potrivit pentru carcase sigilate și medii industriale solicitante

08/

Conform RoHS și REACH

Încapsulare epoxidice, ecologică,{0}fără plumb

Ce probleme rezolvă clienții seria BR-F?

Nevoia clientului	Soluție BR-F Series
Spațiu limitat pentru PCB	Pachet mic de Φ5×9mm – cel mai mic din clasa sa pentru 1A/10KV
Curent mare de pornire	Valoare de supratensiune 50A – 5x mai mare decât diodele standard de 10A
Curent continuu ridicat	Evaluare 1A într-un corp compact - nu este nevoie de diode voluminoase
Funcționare de înaltă frecvență	150ns Trr permite comutarea eficientă de 50 kHz
Pierdere redusă de putere	VF scăzut (9V la 1A) reduce căldura și îmbunătățește eficiența
Fiabilitate la temperaturi ridicate	120 de grade Tj și scurgere scăzută la 100 de grade (50µA)

Design axial de plumb – compatibil cu montarea cu-gauri traversante, lipirea prin val și asamblarea manuală. Lungimea ultra-scurtă de 9 mm permite montarea în spații foarte înguste, chiar și în circuite multiplicatoare de tensiune cu mai multe-etape.

product-800-736

Aplicații – Unde să utilizați seria BR-F

Seria BR-F este soluția ideală pentru sisteme de înaltă tensiune, curent ridicat și ultra-compacte.

1. Generatoare portabile și miniaturizate de raze X-
Dispozitive portabile cu raze X-, cu baterii-raze X-dentare și scanere portabile de securitate
Curentul de 1 A și supratensiunea de 50 A suportă funcționarea în impulsuri de la condensatoare mici
Dimensiuni ultra-mice se potrivesc în carcasele portabile

2. Surse de alimentare pentru încărcare condensatoare (CCPS) pentru defibrilatoare portabile
Surplusul de 50 A este esențial pentru încărcarea rapidă a condensatoarelor defibrilatoare
150ns Trr permite operarea de înaltă frecvență pentru a reduce dimensiunea transformatorului
Lungimea de 9 mm permite integrarea în dispozitive portabile-salvatoare de viață

3. Drivere laser pulsate (lasere portabile și industriale cu putere redusă)
Dimensiunea compactă se potrivește în PCB-urile driverului de diodă laser
Tensiune de 50A rezistă impulsurilor de descărcare a condensatorului
Tensiunea directă scăzută (9V) reduce pierderile șoferului

4. Precipitatoare electrostatice pentru purificatoare de aer și generatoare de ioni
Amprentă mică pentru purificatoare de aer și ionizatoare pentru consumatori
Redresare fiabilă cu scurgeri reduse

5. Surse de înaltă frecvență de înaltă tensiune
Convertoare Flyback și rezonante pentru surse de alimentare cu profil redus-
150ns Trr permite funcționarea la 30-50kHz, reducând dimensiunea magnetică

6. Echipamente de testare de înaltă tensiune (testere portabile HIPOT)
Dimensiune compactă pentru testere portabile
Surge de 50A se ocupă de încărcarea condensatoarelor de testare

7. Etape de multiplicare HV (Cockcroft-Walton)
Corpul ultra-scurt (9 mm) permite stivuirea mai multor etape într-un volum mic
Ideal pentru polarizarea tubului fotomultiplicator (PMT), tunuri cu electroni și pompe cu ioni

8. Aplicații secundare
Spectrometre de masă (module compacte)
Pistoale de acoperire electrostatică (vopsire cu pulbere de mână)
Dispozitive medicale (ventilatoare portabile cu polarizare HV)
Senzori HV montați pe dronă-
Instrumente pentru petrol și gaze în fundul puțului (spațiu-limitat)

Calitate și fiabilitate

Testare electrică 100%.– VRRM, VF, IR și Trr verificate pe dispozitiv
Fără-plumb și conform RoHS3– fără substanțe periculoase

Perioada de graţie:

Mostre de inginerie: 1-3 zile lucrătoare (în funcție de stoc)
Cantități de producție: 2-4 săptămâni

Ambalare:Vrac (100 buc per sac de polietilenă)

Produse complementare de la Hvrtion

Serie	VRRM	IF(AV)	Trr	Pachet	Caracteristica cheie
Seria 2CLG1	10-20KV	1A	150ns	Φ4,5×15mm	Tensiune mai mare (20KV)
Seria 2CLG50	6-18KV	500mA	150ns	Φ4.2×15mm	500mA, mai multe trepte de tensiune
Seria TH	8-30KV	350mA	80ns	Φ7,5×22mm	Ultra-80ns
CL08-10D	10KV	350mA	150ns	Φ5×9mm	350mA, același pachet mic

De ce să alegeți seria BR-F?

Avantaj	Beneficia
Pachet ultra-compact Φ5×9 mm	Se potrivește în cele mai înguste spații – ideal pentru echipamente portabile/miniaturizate HV
Evaluare la supratensiune 50A	5x mai mare decât diodele standard de 10A – robustețe superioară
1A curent continuu (modele 2-3KV)	Cel mai mare curent într-o diodă atât de mică de înaltă tensiune
Recuperare rapidă de 150 ns	Permite frecvență înaltă, magnetice mici
Tensiune directă joasă (9V la 1A)	Eficiență ridicată, căldură scăzută
5µA scurgeri ultra-scăzute	Pierdere minimă în standby
Tensiune maxima 10KV	Acoperă o gamă largă de aplicații

Solicitați o mostră gratuită sau obțineți o cotație

Sunteți gata să testați seria BR-F în designul dvs.-constrâns în spațiu? Contactați experții HVRTION în diode de înaltă tensiune.
Pentru tensiuni nominale personalizate, ecranare cu temperaturi mai ridicate sau formare specială a plumbului, vă rugăm să contactați echipa noastră de asistență tehnică.
