Caracteristici
Recuperare ultra-rapidă 100nS – reduce pierderile de comutare, ideal pentru circuite de-înaltă frecvență
Tensiune nominală de înaltă până la 30KV – potrivit pentru sistemele pretențioase de înaltă tensiune-
Curent direct de 30 mA de încredere – performanță constantă pentru aplicații cu putere medie-
Scurgere inversă scăzută – îmbunătățește eficiența și stabilitatea termică
Capacitate robustă de supratensiune (2A IFSM) – rezistă supraîncărcărilor tranzitorii
Alternativă rentabilă-la diodele de-înaltă tensiune importate
Introducere modele în serie înrudite

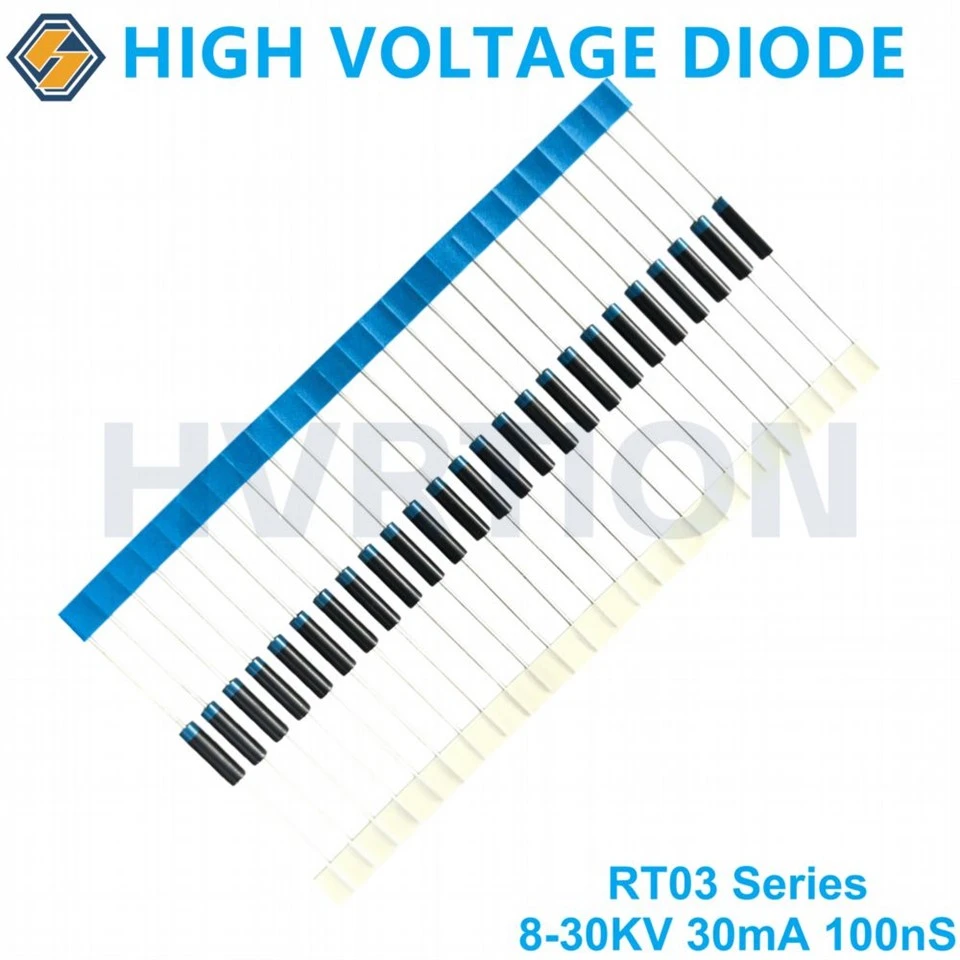

Seria RT03 oferă o gamă largă de tensiuni inverse de vârf repetitive, de la8kV la 30KV, 30mA, în funcție de modelul specific. Exemplele includ:
|
Tip |
Valori nominale |
Temp. Stare |
Caracteristica electrică |
Dimensiune |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φcorp*L, φplumb |
|
|
[IFM=10mA] |
[VRM=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
RT0308 |
8 |
30 |
2 |
120 |
-40~+120 |
25 |
5 |
0.1 |
φ3*8/φ0.6 |
|
RT0310 |
10 |
30 |
2 |
120 |
-40~+120 |
14 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
RT0315 |
15 |
30 |
2 |
120 |
-40~+120 |
26 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
RT0318 |
18 |
30 |
2 |
120 |
-40~+120 |
40 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
RT0320 |
20 |
30 |
2 |
120 |
-40~+120 |
40 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
RT0325S |
25 |
30 |
2 |
120 |
-40~+120 |
58 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|

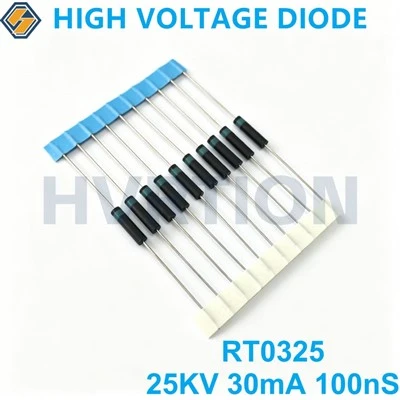

RT0325 |
25 |
30 |
2 |
120 |
-40~+120 |
58 |
5 |
0.1 |
φ4.2*15/φ0.8 |
|
RT0330 |
30 |
30 |
5 |
120 |
-40~+120 |
59 |
5 |
0.1 |
Φ3*12/Φ0.6 |
|
Dimensiunile conturului pachetului |
|
|
|
• Caz: Corp din plastic turnat • Epoxidul îndeplinește gradul de inflamabilitate UL 94V-0 • Polaritate: Banda de culoare indică capătul catodului |
Aplicații
Surse de alimentare cu comutare de-înaltă tensiune
Surse de alimentare cu pompe laser
-generatoare de raze X și echipamente medicale
Radar și transmițătoare de comunicații
Precipitatoare electrostatice (curățarea aerului industrial)
Instrumente de testare{0}}înaltă tensiune
Acceleratoare de particule și modulatoare de impulsuri
