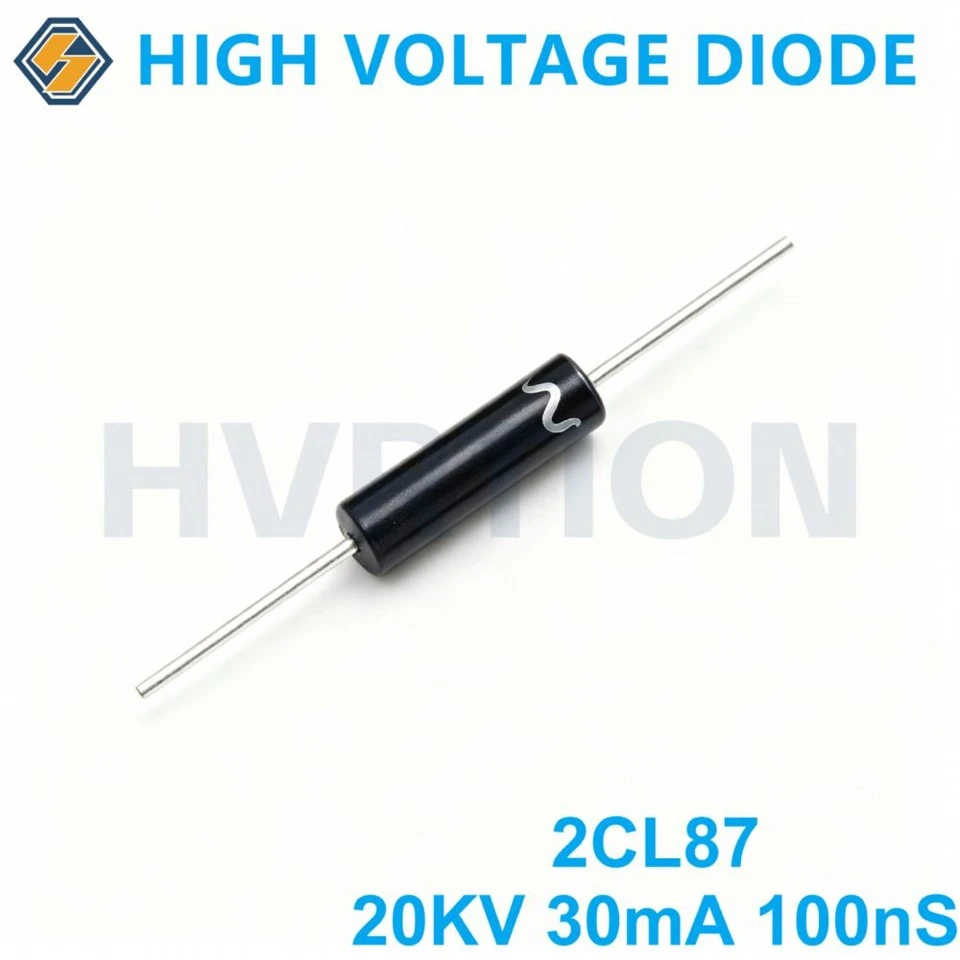

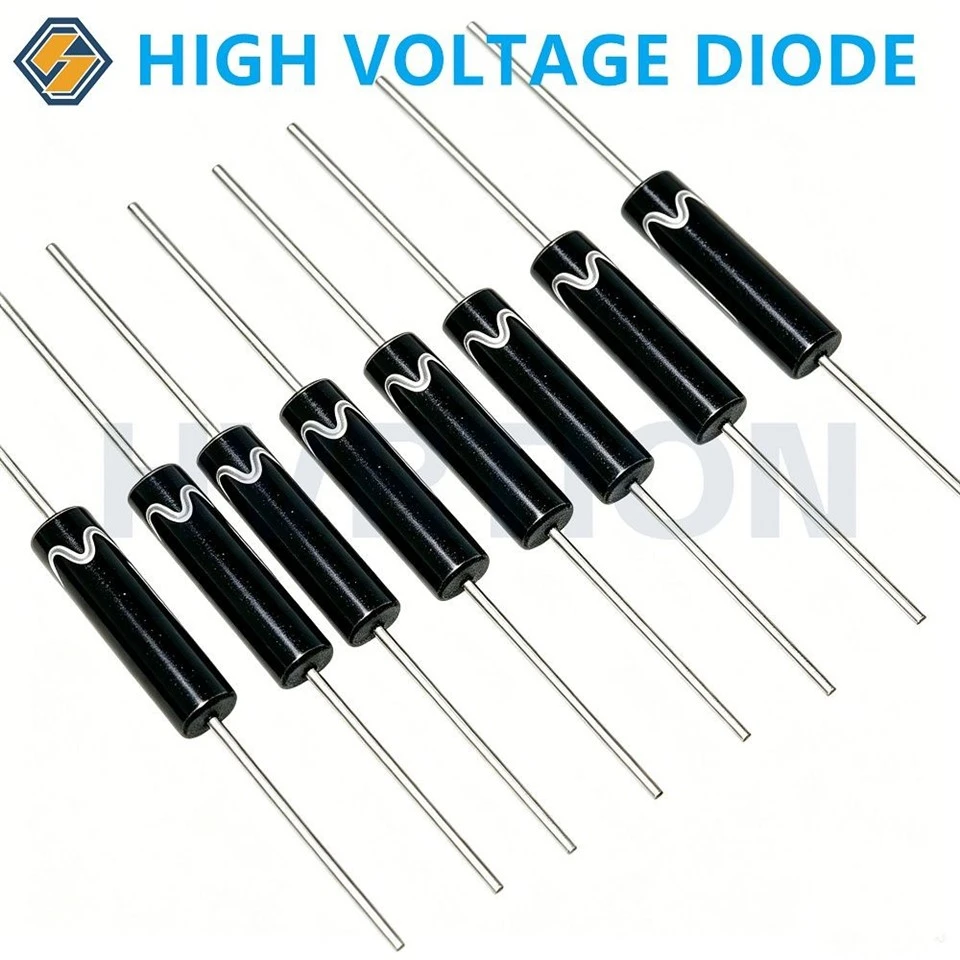

Caracteristicile produsului
Miniaturizare de înaltă tensiune
Obține o tensiune de blocare de 20KV într-un pachet axial HV standard, reducând semnificativ spațiul PCB în comparație cu strângerea mai multor diode-de tensiune mai mică.
Recuperare ultra-rapidă (100 nS)
Optimizat pentru operare cu frecvență înaltă-(de obicei până la 100 kHz), reducând drastic pierderile de recuperare inversă (pierderile de comutare) în comparație cu diodele standard de-înaltă tensiune
Scurgeri și stabilitate reduse
Curentul de scurgere invers extrem de scăzut la temperaturi ridicate asigură o performanță stabilă în medii dure și reduce riscurile de evadare termică.
Specificații
|
Caracteristici electrice (Tamb=25 grad , dacă nu se specifică altfel ) |
Simbol |
Condiții |
Valoare evaluată |
Unitate |
|
Tensiune de vârf repetitivă inversă |
VRRM |
20 |
KV |
|
|
Curent direct mediu max. |
IO |
@ulei Tpauză=50 grad |
30 |
mA |
|
Max. Curent de supratensiune |
IFSM |
3.0 |
A |
|
|
Max. Căderea de tensiune directă |
VFM |
Ta=25 grad |
40 |
V |
|
Max. Timp de recuperare inversă |
trr |
IF=2mA, euR=4mA |
100 |
nS |
|
Max. Curent invers |
IRRM |
2.0 |
μA |
|
|
Max. Joncțiunea de temperatură |
TJ |
130 |
grad |
|
|
Interval de temperatură de depozitare |
Tstg |
-40-+130 |
grad |
|
Dimensiunile conturului pachetului |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
Aplicații
Această diodă este special pentru sistemele care necesită o tensiune DC foarte mare de la o sursă de curent mică.
Echipament medical
Electroterapie: Unitățile TENS, stimulatoarele musculare și creioanele electrochirurgicale necesită blocare de înaltă tensiune pentru a preveni curenții de scurgere ale pacientului.
Defibrilatoare portabile: utilizate în circuitele de încărcare de-înaltă tensiune pentru condensatoarele de stocare a energiei.
Testare și măsurare
Sonde HV: rectificare internă pentru sonde diferențiale de{0}}înaltă tensiune și sonde osciloscop.
Testere de izolație (Megohmmetre): generează tensiuni de testare 5kV-10kV; această diodă este folosită în stadiul de multiplicare pentru a ajunge la intervale mai mari.
Industrial și științific
Spectrometrie de masă: sursele de alimentare multiplicatoare de electroni necesită șine ultra-stabile de 30 kV.
Sisteme electrostatice: precipitatoare electrostatice (colectare praf) și pistoale electrostatice de vopsire/flocare.
Surse de alimentare cu laser: circuite de pre-ionizare pentru lasere cu CO2 sau lămpi bliț de conducere în lasere YAG mici.
Surse de alimentare HV
Multiplicatori Cockcroft-Walton: ideal pentru etapele superioare ale multiplicatorilor în care tensiunea este cea mai mare, dar cererea curentă este scăzută.
-Generator de raze X
Serii înrudite pentru seria 2CL8
Seria 2CL8, concentrându-se pe 30mA, domeniul de tensiune este 8-30KV, Trr nominal este 120nS, următoarele sunt principalele tipuri:
|
Tip |
Valori nominale |
Temp. Stare |
Caracteristica electrică |
Dimensiune |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φcorp*L, φplumb |
|
|
[IF=IF(AV)] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
