Prezentare generală

Diodele Schottky SiC de 1700V și 2200V sunt redresoare de putere de înaltă-tensiune proiectate pentru conversia puterii de-frecvență înaltă și de înaltă-eficiență. În comparație cu diodele convenționale de recuperare rapidă din siliciu, tehnologia SiC oferă un comportament de recuperare invers-extrem de scăzut, pierderi de comutare reduse și stabilitate excelentă-la temperatură ridicată. Seria este potrivită pentru surse de alimentare de-înaltă tensiune, surse de alimentare cu laser, sisteme de raze X{-, încărcare cu condensatori, echipamente electrostatice și electronice industriale de putere-înaltă frecvență.

Gama de produse

Seria de produse	Tensiune inversă maximă repetitivă	Clasa curentă	Tehnologie	Avantajul principal
1700V SiC	1700V	Până la 10A	SiC Schottky	Comutare ultra-rapidă
2200V SiC	2200V	Până la 10A	SiC Schottky	Funcționare la{0}}înaltă tensiune

Caracteristici cheie

* Tensiuni nominale de înaltă-1700 V și 2200 V

* Tehnologia cu diode Schottky cu carbură de siliciu

* Practic nu există curent de recuperare inversă-convențional

* Pierderi de comutare foarte mici

* Capacitate de comutare de-frecvență înaltă

* Taxă inversă-de recuperare scăzută

* Performanță excelentă la-temperatură ridicată

* Densitate mare de putere

* Efort redus de comutare pe dispozitivele de alimentare

* Potrivit pentru surse de alimentare compacte-de înaltă frecvență

* TO-220 și opțiuni de pachet personalizate disponibile în funcție de designul produsului

De ce să alegeți SiC în loc de diodele convenționale de recuperare rapidă din siliciu?

Diodele convenționale cu recuperare rapidă din siliciu folosesc o joncțiune PN și necesită o încărcare stocată pentru a fi îndepărtată în timpul opririi-. Tehnologia SiC Schottky elimină mecanismul de stocare a purtătorului minoritar-convențional asociat cu recuperarea joncțiunii PN din siliciu, făcându-l deosebit de potrivit pentru aplicațiile de comutare de-frecvență înaltă.

SiC vs. Siliciu diodă de recuperare rapidă

Caracteristica	Diodă de recuperare rapidă din siliciu	Dioda Schottky SiC
Material semiconductor	Siliciu	Carbură de siliciu
Tip de joncțiune	Joncţiunea PN	Schottky
Recuperare inversă	Zeci de nanosecunde	Extrem de scăzută / practic fără recuperare convențională
Pierdere de comutare	Superior	Mai jos
Funcționare cu-frecvență înaltă	Bun	Excelent
Taxă inversă-de recuperare	Superior	Foarte scăzut
Stabilitate-înaltă la temperatură	Bun	Excelent
Densitatea de putere	Moderat	Ridicat
Sursă de alimentare de-înaltă frecvență	Potrivit	Foarte recomandat
Optimizarea eficienței	Limitat de pierderile de recuperare	Potential excelent
Dimensiunea sistemului	Convenţional	Poate suporta modele mai compacte

Specificatii tehnice

Parametru	Seria 1700V	Seria 2200V
Semiconductor	Sic	Sic
Tip de dispozitiv	Dioda Schottky	Dioda Schottky
VRRM	1700V	2200V
Clasa curentă @ 160 de grade	Până la 10A*	Până la 10A*
Curent de supratensiune	54A	54A
Tensiune directă	1.4V	2.0V
Curent de scurgere	5uA	5uA
Temperatura joncțiunii-	-55~175grad	-55~175grad
Temperatura de depozitare	-55~175grad	-55~175grad

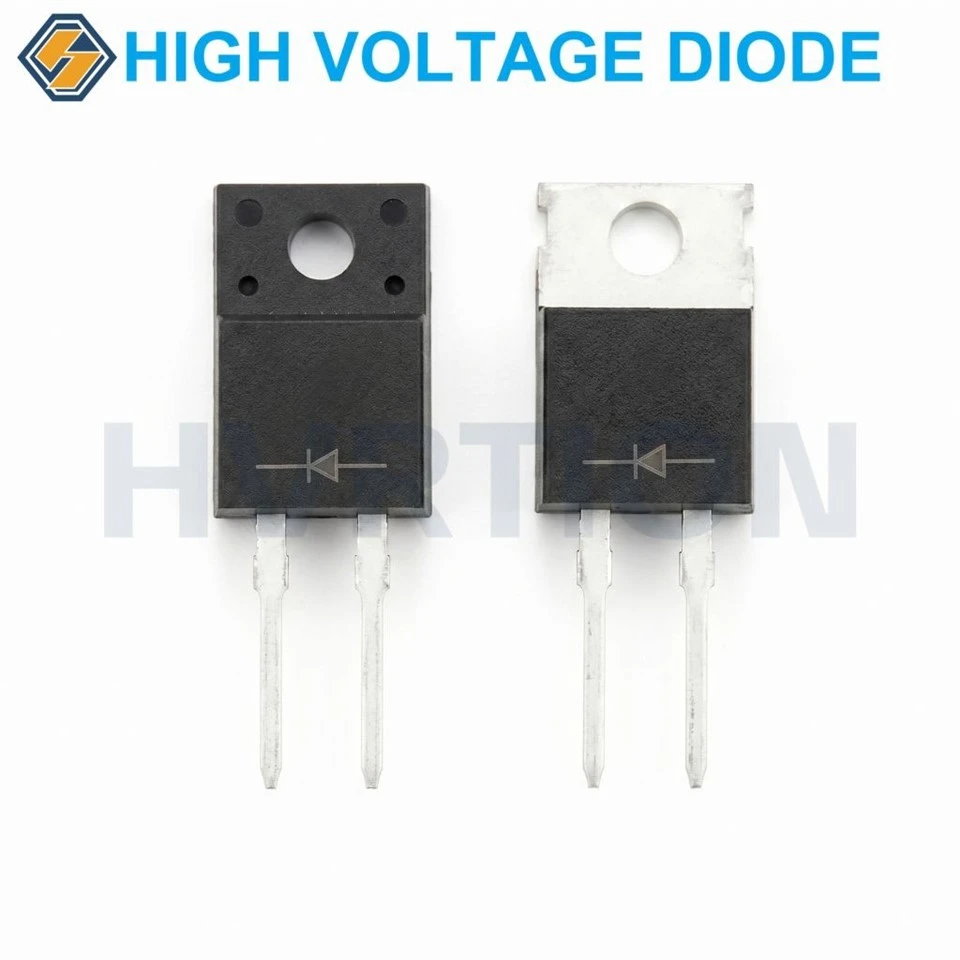

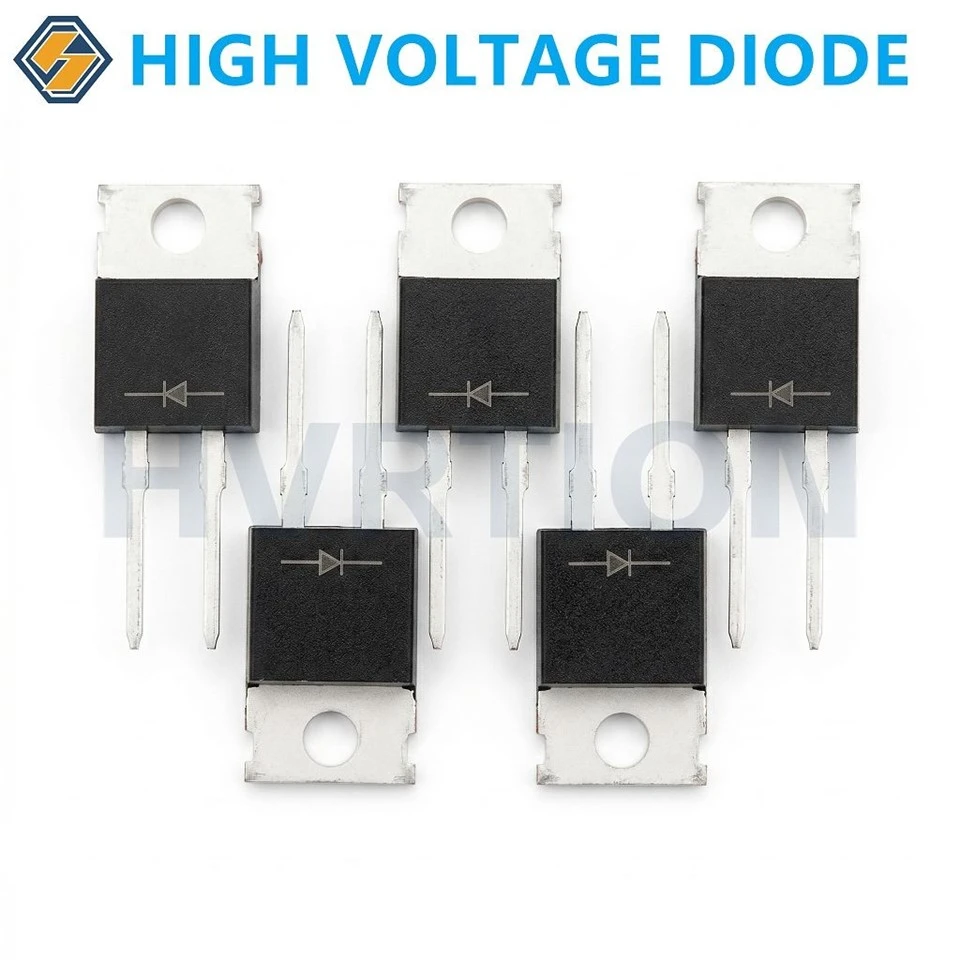

Pachet	TO-220-2L	TO-220-2L
Recuperare inversă	Extrem de scăzut	Extrem de scăzut
Frecvența de comutare	Capacitate{0}}de înaltă frecvență	Capacitate{0}}de înaltă frecvență
Temperatura de operare	Depinde de aplicație	Depinde de aplicație

Dioda SiC 1700V

Diodă Schottky SiC de 1700 V pentru surse de alimentare de-înaltă frecvență
Dioda Schottky SiC de 1700 V este proiectată pentru aplicații care necesită tensiune de blocare ridicată, comutare rapidă și pierderi reduse de comutare.
Cu o tensiune nominală de 1700 V, poate fi luată în considerare pentru modernizarea redresoarelor cu recuperare rapidă din siliciu de clasa 1600 V- atunci când marja de tensiune a circuitului, condițiile termice și caracteristicile electrice sunt verificate corespunzător.

Aplicații recomandate

* Surse de alimentare cu comutare de-frecvență înaltă
* Surse de alimentare CC de-înaltă tensiune
* Circuite PFC
* Convertoare rezonante LLC
* Convertoare DC-de înaltă frecvență-DC
* Surse de alimentare cu laser
* Surse de alimentare industriale
* surse cu raze X-și medicale
* Sisteme de-încărcare condensatoare de înaltă tensiune
* Sisteme de alimentare cu impulsuri
* Echipamente RF și{0}}de înaltă frecvență
* Surse de alimentare electrostatice

Dioda SiC 2200V

Diodă Schottky SiC de 2200 V pentru conversie de putere de-înaltă tensiune
Dioda Schottky SiC de 2200 V este dezvoltată pentru aplicații de-tensiune înaltă care necesită o marjă de tensiune de blocare-mai mare decât dispozitivele convenționale de clasă 1700V-.
Este potrivit pentru redresarea de -tensiune înaltă și conversia de putere-înaltă de frecvență, unde pierderile reduse de comutare și funcționarea la temperatură-înaltă sunt importante.

Aplicații recomandate
* Surse de alimentare de înaltă-clasa de-kV
* Redresoare industriale de înaltă tensiune{0}
* Convertoare de putere de-înaltă frecvență
* Surse de alimentare cu laser
* Generatoare-X-de înaltă tensiune
* Echipamente medicale de -înaltă tensiune
* Precipitatoare electrostatice
* Echipament de pulverizare electrostatică
* Încărcare-condensatorului de înaltă tensiune
* Echipamente cu impulsuri
* Echipamente industriale de-înaltă frecvență

Considerații de înlocuire

Poate o diodă SiC să înlocuiască o diodă cu recuperare rapidă de siliciu?
În multe aplicații, o diodă SiC Schottky poate fi utilizată ca un upgrade sau înlocuitor pentru o diodă cu recuperare rapidă din siliciu, dar nu trebuie tratată ca o înlocuire universală pin-la-pin.

Înainte de a înlocui dioda de siliciu originală, inginerii ar trebui să verifice:

1. Tensiune nominală inversă
2. Curentul mediu direct
3. Curent de vârf și de supratensiune
4. Căderea de tensiune directă
5. Capacitate de joncțiune
6. Rezistenta termica
7. Frecvența de comutare
8. Configurare pachet și pin
9. Fluiaj PCB și clearance
10. Tranzitorii de tensiune ale sistemului și marja de siguranță

Avantaje pentru aplicațiile cu{0}}înaltă frecvență

Pierdere de comutare mai mică

Comportamentul foarte scăzut de-recuperare inversă al diodelor SiC Schottky ajută la reducerea pierderilor-de oprire în comparație cu redresoarele convenționale cu recuperare rapidă-din siliciu PN.

Frecvență de comutare mai mare

Pierderile de comutare mai mici pot permite proiectanților să mărească frecvența de comutare, menținând în același timp performanța termică.

Densitate de putere mai mare

Frecvențele de comutare mai mari pot ajuta la reducerea dimensiunii componentelor magnetice, a filtrelor și a altor componente pasive, permițând sisteme mai compacte de-conversie a puterii.

Performanță termică îmbunătățită

Pierderile mai mici de comutare pot reduce generarea de căldură în fazele de conversie a puterii de-înaltă frecvență și oferă o mai mare flexibilitate pentru proiectarea termică.

Funcționare la temperatură înaltă{0}

SiC este în mod inerent potrivit pentru aplicații de electronică de putere-înaltă și oferă o stabilitate termică excelentă.

Aplicații tipice

01/

Surse de alimentare cu-înaltă frecvență

Redresoarele SiC sunt potrivite pentru sistemele de-conversie a puterii de înaltă frecvență în care pierderile convenționale de recuperare a diodelor de siliciu devin semnificative.

02/

Surse de alimentare cu laser

Capacitatea de-blocare a tensiunii înalte și caracteristicile de comutare rapidă fac ca diodele SiC să fie potrivite pentru arhitecturile compacte de alimentare cu laser.

03/

Sisteme de-raze X și medicale de înaltă tensiune

Seriile de 1700V și 2200V pot fi evaluate pentru stadiile de redresare de-tensiune înaltă și de încărcare a condensatorului în echipamentele medicale și industriale cu raze X-.

04/

Echipament electrostatic

Aplicațiile includ precipitatoare electrostatice, sisteme de pulverizare electrostatică și alte surse de alimentare CC de înaltă tensiune de-.

05/

Surse industriale de -înaltă tensiune

Tehnologia SiC poate îmbunătăți eficiența și performanța comutării în sistemele industriale de conversie a puterii de înaltă tensiune-.

Soluții personalizate de diode SiC

Acceptăm soluții personalizate de-diode SiC de înaltă tensiune pentru OEM și aplicații industriale.
Personalizarea poate fi discutată în funcție de:
* Tensiune nominală
* Evaluarea curentă
* Cerințe de tensiune directă
* Caracteristici de comutare
* Tipul pachetului
* Configurare lead
* Cerințe termice
* Cerințe de testare electrică
* Obiective de performanță-specifice aplicației

Pentru proiectele OEM de-înaltă tensiune, clienții pot furniza tensiunea circuitului, curentul de funcționare, frecvența de comutare, temperatura de funcționare și modelul de diodă existent. Echipa noastră de ingineri poate recomanda o soluție adecvată de SiC de 1700V sau 2200V.
