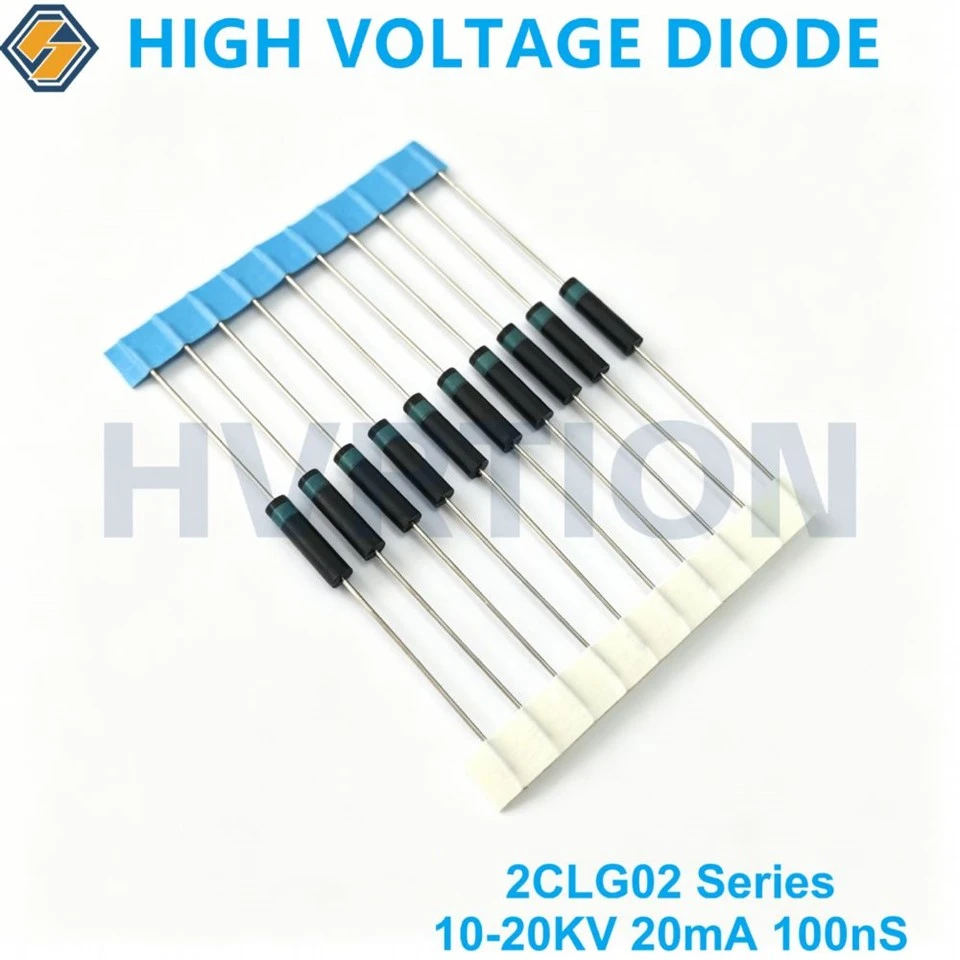

Caracteristici
- Gama de înaltă tensiune: 10KV până la 30KV
- Opțiuni curente: 20mA
- Timp de recuperare ultra-rapid: 100nS (tipic)
- Cădere scăzută de tensiune directă și curent de scurgere invers scăzut
- Pachet epoxidic compact de-înaltă tensiune cu izolație excelentă
- Gamă largă de temperatură de funcționare, fiabilitate ridicată și capacitate puternică de supratensiune
Introducere modele în serie înrudite
Seria 2CLG02 oferă o gamă largă de tensiuni inverse de vârf repetitive, de la10kV la30kV, 20mA, în funcție de modelul specific. Exemplele includ:
|
Tip |
Valori nominale |
Temp. Stare |
Caracteristica electrică |
Dimensiune |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φcorp*L, φplumb |
|
|
[IFM=10mA] |
[VRM=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CLG0210 |
10 |
20 |
2 |
150 |
-40~+150 |
24 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0212 |
12 |
20 |
2 |
150 |
-40~+150 |
28 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0214 |
14 |
20 |
2 |
150 |
-40~+150 |
32 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0216 |
16 |
20 |
2 |
150 |
-40~+150 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0218 |
18 |
20 |
2 |
150 |
-40~+150 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0220 |
20 |
20 |
2 |
150 |
-40~+150 |
45 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CLG0230 |
30 |
20 |
2 |
150 |
-40~+150 |
53 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
Dimensiunile conturului pachetului |
|
|
|
• Caz: Corp din plastic turnat • Epoxidul îndeplinește gradul de inflamabilitate UL 94V-0 • Polaritate: Banda de culoare indică capătul catodului |
Aplicații
- Surse de alimentare cu comutare de-înaltă tensiune
- Surse de alimentare cu pompe laser
- -generatoare de raze X și echipamente de diagnosticare medicală
- Unități de-înaltă tensiune transmițător radar
- Precipitatoare electrostatice (purificarea aerului industrial)
- Instrumente de testare{0}}înaltă tensiune
- Acceleratoare de particule și modulatoare de impulsuri
