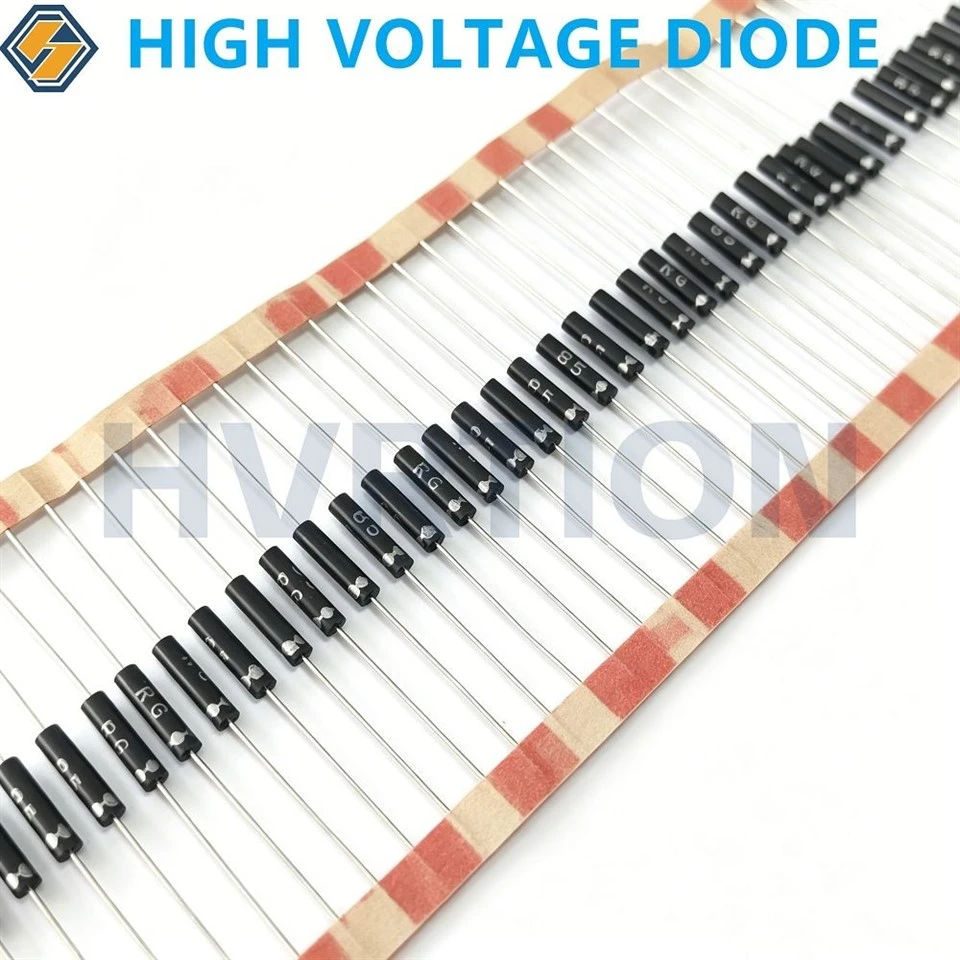

Prezentare generală a produsului

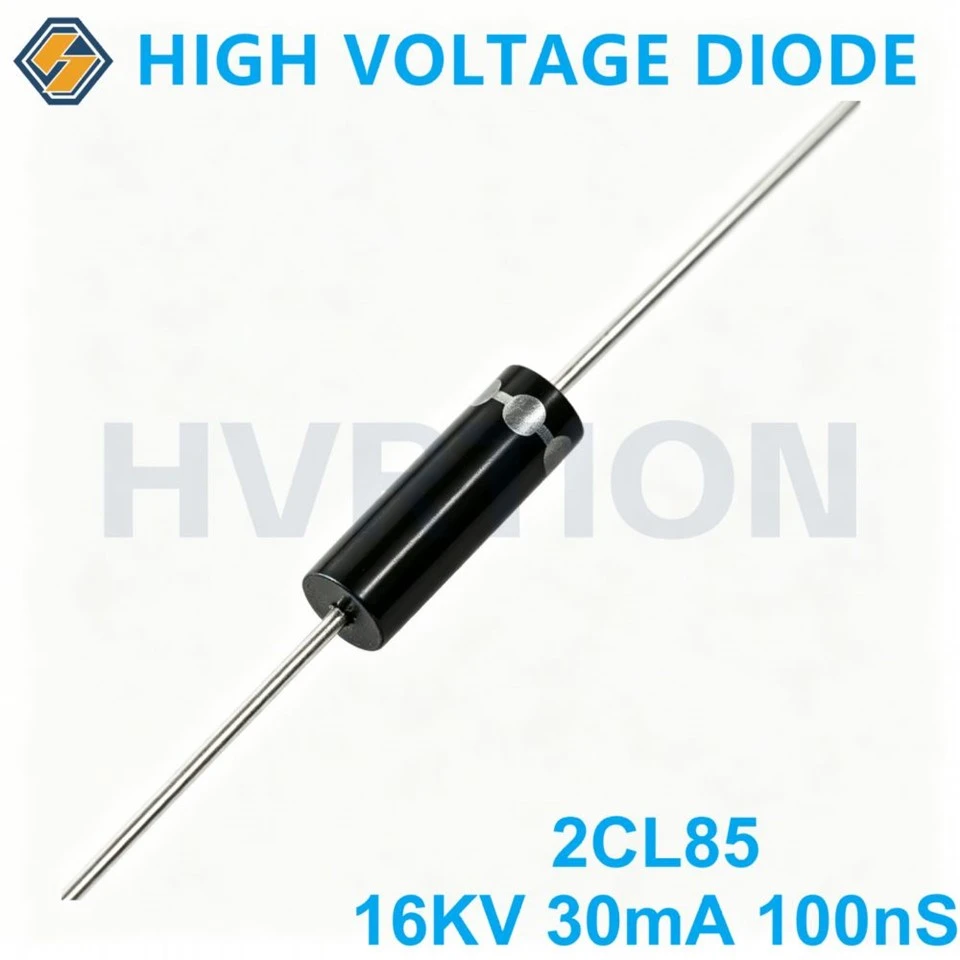

Dioda de înaltă-tensiune cu recuperare rapidă 2CL85 este proiectată pentru rectificarea de-frecvență înaltă în aplicații medicale, industriale și științifice. Cu un timp maxim de recuperare inversă de 100 nS, reduce semnificativ pierderile de comutare și generarea de căldură în sursele de alimentare de-înaltă frecvență. Curentul de scurgere invers ultra-scăzut (mai mic sau egal cu 2μA) asigură precizie în circuitele de-înaltă impedanță, în timp ce pachetul robust HV oferă protecție fiabilă împotriva arcurilor electrice și a descărcării corona. Această diodă este potrivită în special pentru generatoare de raze X-, sisteme de producere a ozonului, precipitatoare electrostatice, multiplicatoare de tensiune și surse de alimentare de încărcare a condensatorului. Funcționând într-un interval larg de temperatură de la -40 de grade până la +130 grade, oferă performanțe consistente în medii dure.”
Roluri tipice de circuit
Redresare de înaltă{0}tensiune
Conversie AC în DC în ieșirile HV
Înmulțirea tensiunii
Rectificarea circuitului cu scară în mai multe-etape
Prindere și protecție HV
Limitarea vârfurilor de tensiune în circuitele sensibile
Specificații
|
Caracteristici electrice (Tamb=25 grad , dacă nu se specifică altfel ) |
Simbol |
Condiții |
Valoarea evaluată |
Unitate |
|
Tensiune de vârf repetitivă inversă |
VRRM |
16 |
KV |
|
|
Curent direct mediu max. |
IO |
@ulei Tpauză=50 grad |
30 |
mA |
|
Max. Curent de supratensiune |
IFSM |
3.0 |
A |
|
|
Max. Căderea de tensiune directă |
VFM |
Ta=25 grad |
36 |
V |
|
Max. Timp de recuperare inversă |
trr |
IF=2mA, euR=4mA |
100 |
nS |
|
Max. Curent invers |
IRRM |
2.0 |
μA |
|
|
Max. Joncțiunea de temperatură |
TJ |
130 |
grad |
|
|
Interval de temperatură de depozitare |
Tstg |
-40-+130 |
grad |
|
Dimensiunile conturului pachetului |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
Modele înrudite pentru seria 2CL8
Seria 2CL8, concentrându-se pe 30mA, domeniul de tensiune este 8-30KV, Trr nominal este 100nS, următoarele sunt principalele tipuri:
|
Tip |
Valori nominale |
Temp. Stare |
Caracteristica electrică |
Dimensiune |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φcorp*L, φplumb |
|
|
[IF=IF(AV)] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
Câmpuri de aplicare
Sisteme medicale
Surse de alimentare de-înaltă tensiune pentru generatoare de raze X-, scanere CT și echipamente de imagistică dentară.
Prelucrare industrială
Precipitatoare electrostatice (controlul poluării aerului), generatoare de-ozon de mare putere pentru purificarea apei și sisteme de acoperire electrostatică.
Instrumente științifice
Acceleratoare de particule, spectrometre de masă și surse de alimentare de-condensatoare de înaltă tensiune pentru sistemele cu laser cu impulsuri.
Electronică de putere
Circuite multiplicatoare de tensiune (etape Cockcroft-Walton), echipamente de testare de înaltă-tensiune și teste de izolație.
