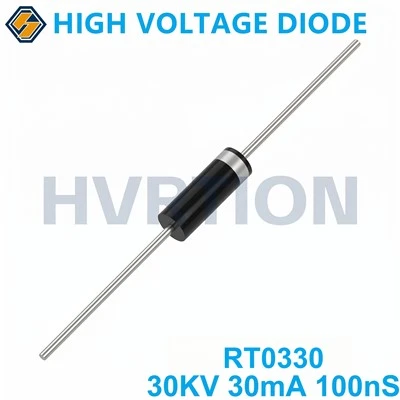

Prezentare generală a produsului
Dioda de recuperare rapidă 2CL82 este proiectată pentru redresarea de înaltă-frecvență, înaltă-tensiune în aplicații medicale, industriale și științifice. Este potrivită în special pentru generatoare de raze X-, sisteme de producere a ozonului, precipitatoare electrostatice și surse de alimentare pentru încărcarea condensatoarelor. Timpul de recuperare invers de 100 nS minimizează pierderile de comutare în circuitele de înaltă-frecvență, în timp ce pachetul robust HV asigură o funcționare fiabilă în medii dure, cu protecție corona și arc."
Caracteristici
- Ultra-tensiune cu design compact
- Recuperare rapidă pentru operarea cu-frecvență înaltă
- Curent de scurgere scăzut pentru eficiența sistemului
- Construcție de înaltă fiabilitate.
- Capacitate de joncțiune scăzută
- Gamă largă de temperatură de funcționare
Specificații
|
Caracteristici electrice (Tamb=25 grad , dacă nu se specifică altfel) |
Simbol |
Condiții |
Valoarea evaluată |
Unitate |
|
Tensiune de vârf repetitivă inversă |
VRRM |
10 |
KV |
|
|
Curent direct mediu max. |
IO |
@ulei Tpauză=50 grad |
30 |
mA |
|
Max. Curent de supratensiune |
IFSM |
3.0 |
A |
|
|
Max. Căderea de tensiune directă |
VFM |
Ta=25 grad |
25 |
V |
|
Max. Timp de recuperare inversă |
trr |
IF=2mA, euR=4mA |
100 |
nS |
|
Max. Curent invers |
IRRM |
2.0 |
μA |
|
|
Max. Joncțiunea de temperatură |
TJ |
130 |
grad |
|
|
Interval de temperatură de depozitare |
Tstg |
-40-+130 |
grad |
|
Dimensiunile conturului pachetului |
|||||||||||||||||||
|
|
|
||||||||||||||||||
Seria 2CL8 Lista de produse
Seria 2CL8, concentrându-se pe 30mA, domeniul de tensiune este 8-30KV, Trr nominal este 100nS, următoarele sunt principalele tipuri:
|
Tip |
Valori nominale |
Temp. Stare |
Caracteristica electrică |
Dimensiune |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
Tstg |
VFM |
IR1 |
Trr |
φcorp*L, φplumb |
|
|
[IF=IF(AV)] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
mA |
A |
grad |
grad |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
