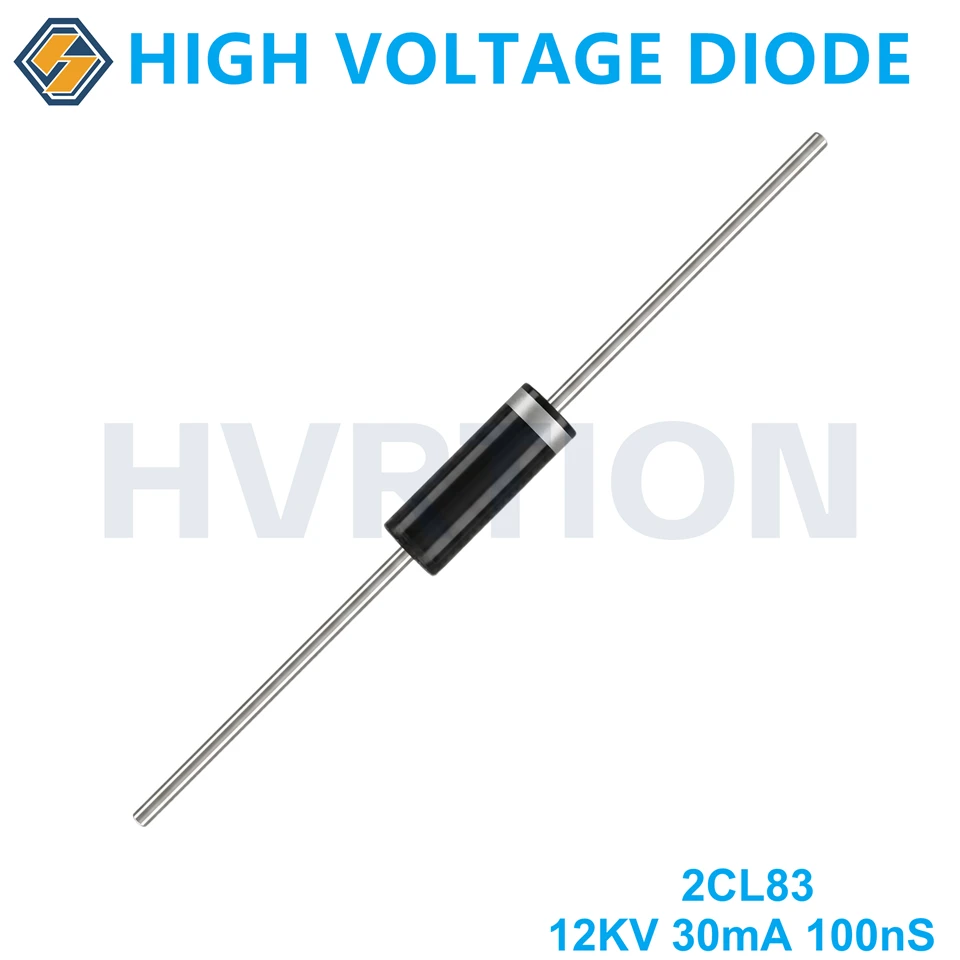

Prezentare generală a produsului

Dioda de înaltă-tensiune cu recuperare rapidă 2CL83 este proiectată pentru rectificarea de-frecvență înaltă în aplicații medicale, industriale și științifice. Cu un timp maxim de recuperare inversă de 120 nS, reduce semnificativ pierderile de comutare și generarea de căldură în sursele de alimentare de-înaltă frecvență. Curentul de scurgere invers ultra-scăzut (mai mic sau egal cu 2μA) asigură precizie în circuitele de-înaltă impedanță, în timp ce pachetul robust HV oferă protecție fiabilă împotriva arcurilor electrice și a descărcării corona. Această diodă este potrivită în special pentru generatoare de raze X-, sisteme de producere a ozonului, precipitatoare electrostatice, multiplicatoare de tensiune și surse de alimentare de încărcare a condensatorului. Funcționând într-un interval larg de temperatură de la -40 de grade până la +125 grade, oferă performanțe consistente în medii dure.”

Roluri tipice de circuit

Redresare de înaltă{0}tensiune

Conversie AC în DC în ieșirile HV

Înmulțirea tensiunii

Rectificarea circuitului cu scară în mai multe-etape

Roată liberă / snubber

Suprimarea recul inductiv în transformatoarele HV

Prindere și protecție HV

Limitarea vârfurilor de tensiune în circuitele sensibile

Specificații

Caracteristici electrice (Tamb=25 grad , dacă nu se specifică altfel )	Simbol	Condiții	Valoare evaluată	Unitate
Tensiune de vârf repetitivă inversă	V_RRM		12	KV
Tensiune inversă de vârf de lucru	V_RWM		12	KV
Curent direct mediu max.	I_O	@ulei T_pauză=50 grad	30	mA
Max. Curent de supratensiune	I_FSM		3.0	A
Max. Căderea de tensiune directă	V_FM	Ta=25 grad	28	V
Max. Timp de recuperare inversă	trr	I_F=2mA, eu_R=4mA	120	nS
Max. Curent invers	I_RRM		2.0	μA
Max. Joncțiunea de temperatură	T_J		130	grad
Interval de temperatură de depozitare	Tstg		-40-+150	grad

Dimensiunile conturului pachetului

product-304-130

SIMBOL	MIN		MAX
	în	mm	în	mm
B	-	-	0.315	8
C	-	-	0.118	3
A	0.984	25	-	-
D	-	-	0.0236	0.6

Câmp de aplicare

Cazuri de utilizare specifice
Echipament medical	• Generatoare portabile de raze X-dentare • Surse de alimentare cu raze X-medicale • Module HV scanner CT • Circuite de încărcare a defibrilatorului
Electronică industrială	• Precipitatoare electrostatice (controlul poluării aerului) • Generatoare de ozon pentru purificarea apei/aerului • Generatoare de ioni negativi • Sisteme electrostatice de acoperire și pulverizare
Surse de alimentare HV	• Module de alimentare de-înaltă tensiune (HVPS) • Multiplicatori de tensiune Cockcroft-Walton • Surse de alimentare pentru încărcare condensatoare • Surse de alimentare cu-modul comutator (SMPS) pentru HV
Laser și științific	• Circuite de excitare cu laser CO₂ • Surse de alimentare cu laser cu impulsuri • Acceleratoare de particule • Spectrometre de masă
Testare și măsurare	• Testere de izolare HV • Testere de rezistență dielectrică • Redresoare pentru sonde HV
Consumator și altele	• Circuite HV cuptor cu microunde • Purificatoare de aer și ionizatoare • Surse de alimentare pentru afișaj CRT

Tipuri legate de diode de înaltă tensiune seria 2CL8

Seria 2CL8, concentrându-se pe 30mA, domeniul de tensiune este 8-30KV, Trr nominal este 120nS, următoarele sunt principalele tipuri:

Tip	Valori nominale			Temp. Stare		Caracteristica electrică [Ta=25grad, toate sunt valori maxime]			Dimensiune
	VRRM	IF(AV)	IFSM	Tj	Tstg	VFM	IR1	Trr	*φcorpL, φplumb**
	VRRM	IF(AV)	IFSM	Tj	Tstg	[IF=IF(AV)]	[VR=VRRM]	[IF=2mA IRM=4mA]	*φcorpL, φplumb**
	KV	mA	A	grad	grad	V	μA	μS	mm
2CL81	8	30	3	120	-40~+120	20	2	0.1	Φ3*8/Φ0.6
2CL82	10	30	3	120	-40~+120	25	2	0.1	Φ3*8/Φ0.6
2CL83	12	30	3	120	-40~+120	28	2	0.1	Φ3*10/Φ0.6
2CL85	16	30	3	120	-40~+120	36	2	0.1	Φ3*12/Φ0.6
2CL87	20	30	3	120	-40~+120	40	2	0.1	Φ3*12/Φ0.6

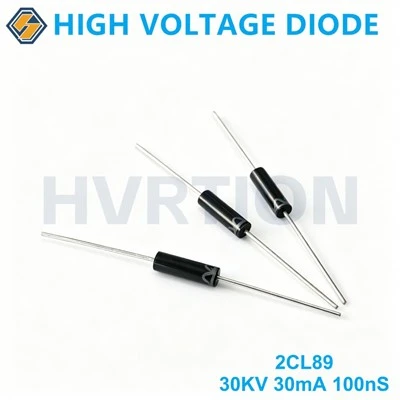

2CL89	30	30	3	120	-40~+120	46	2	0.1	Φ4.5*15/Φ1.0
