Seria RT05 8–20kV 50mA 100ns Diodă de înaltă tensiune cu recuperare rapidă

Diode redresoare de înaltă tensiune|8kV–20kV|50mA|Recuperare rapidă|Plumb axial

Seria RT05 este o familie de diode redresoare cu recuperare rapidă-de înaltă tensiune-, concepute pentru surse de alimentare de-tensiune înaltă, redresare de-frecvență înaltă, echipamente electronice industriale, sisteme electrostatice și alte aplicații care necesită comutare și redresare de înaltă-tensiune.

Seria acoperă tensiunea inversă de vârf repetitivă de la 8 kV la 20 kV (VRRM) cu un curent nominal mediu nominal de 50 mA. Modelele selectate oferă un timp de recuperare inversă de clasa-100ns, ajutând la reducerea pierderilor de comutare și la îmbunătățirea eficienței redresării în circuitele de-înaltă frecvență.

Construcția cu plumb-axial asigură o instalare convenabilă pentru PCB și-găuri traversante, menținând în același timp un factor de formă compact pentru proiecte de circuite de-înaltă tensiune.

Caracteristici cheie ale produsului

* Tensiune inversă mare: opțiuni de 8kV, 10kV, 12kV, 15kV, 16kV, 18kV și 20kV
* Curent mediu direct: 50mA
* Recuperare inversă rapidă: clasa 100ns
* Capacitate mare de supratensiune inainte: pana la 5A in functie de model
* Curent de scurgere invers scăzut: de obicei 2–5μA maxim, în funcție de model

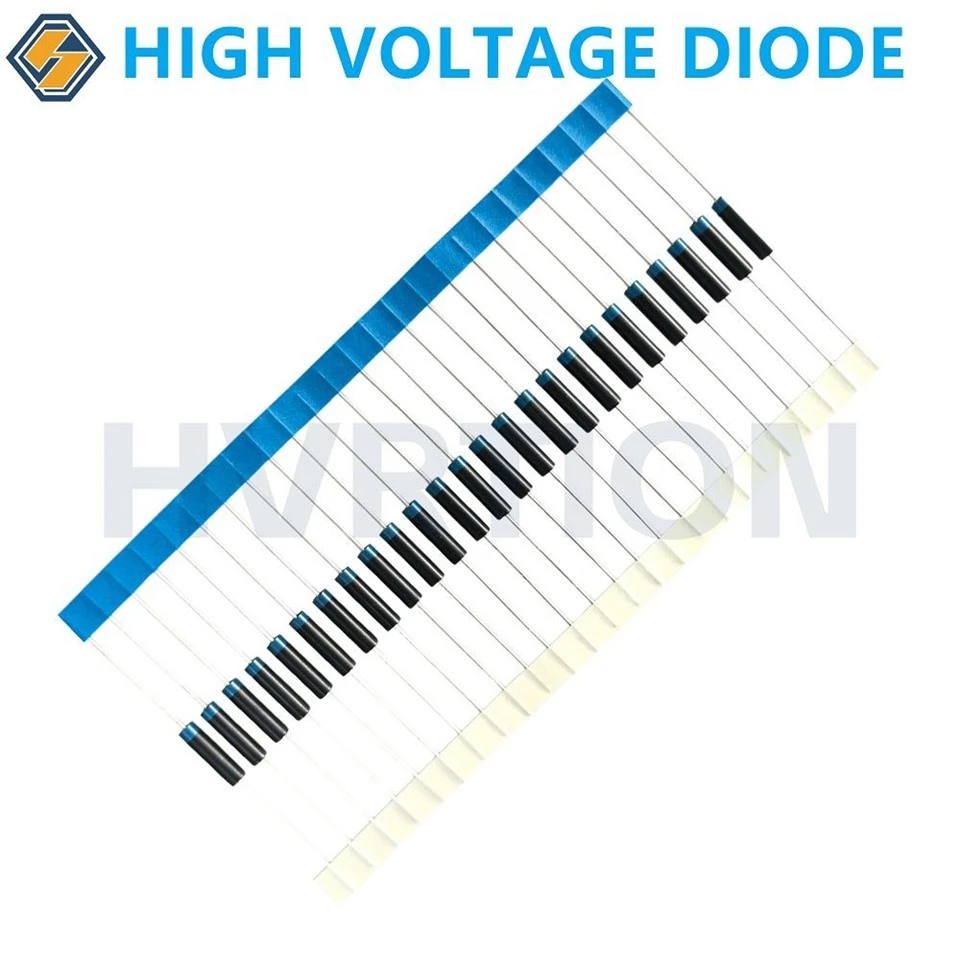

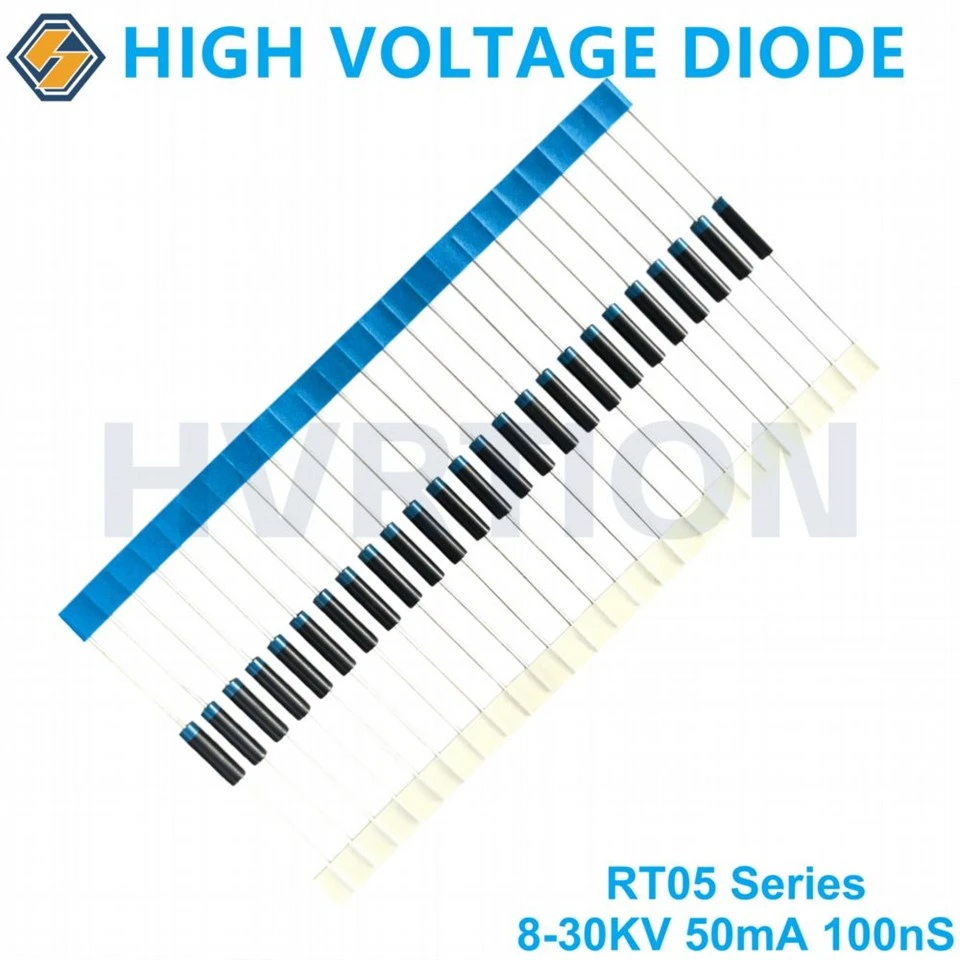

* Construcție axială a cablurilor pentru montare convenabilă prin-găuri

* Izolație de-tensiune ridicată și încapsulare fiabilă
* Capacitate largă de temperatură de funcționare: în funcție de model-, până la -40 de grade până la +150 grade
* Potrivit pentru redresarea de-tensiune înaltă și conversia de putere-înaltă
* Disponibil în mai multe valori electrice și dimensiuni de plumb
* Potrivit pentru modele OEM, ODM și personalizate de surse de alimentare de -înaltă tensiune

Specificații electrice seria RT05

Tip	Valori nominale			Temp. Stare		Caracteristica electrică [Ta=25grad, toate sunt valori maxime]			Dimensiune
	VRRM	IF(AV)	IFSM	Tj	Tstg	VF	IR1	Trr	*φcorpL, φplumb**
	VRRM	IF(AV)	IFSM	Tj	Tstg	[DACĂ=IF(AV)]	[VR=VRRM]	Trr	*φcorpL, φplumb**
	KV	mA	A	grad	grad	V	μA	μS	mm
RT0508S	8	50	3	150	-40~+150	20	2	0.1	Φ3*8/Φ0.6
2CL510R	10	50	5	120	-40~+120	30	5	0.1	Φ3*8/Φ0.6
2CL512R	12	50	5	120	-40~+120	30	5	0.15	Φ3*8/Φ0.6

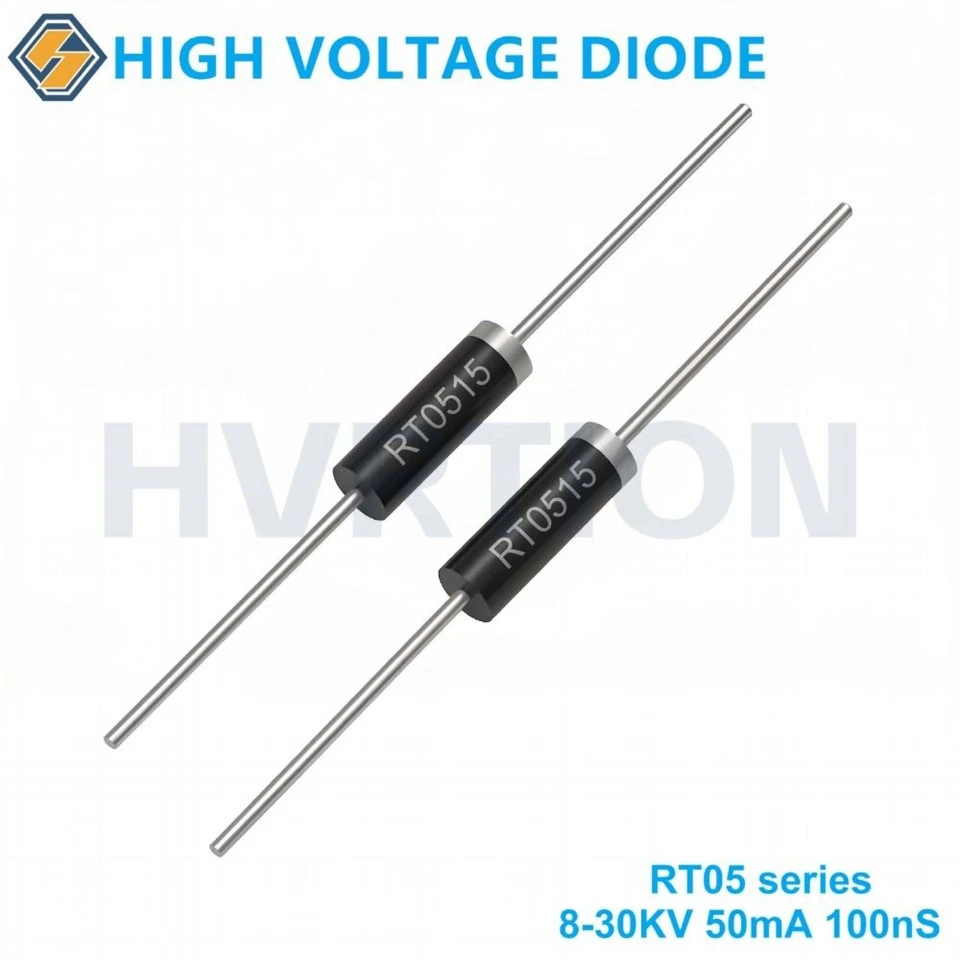

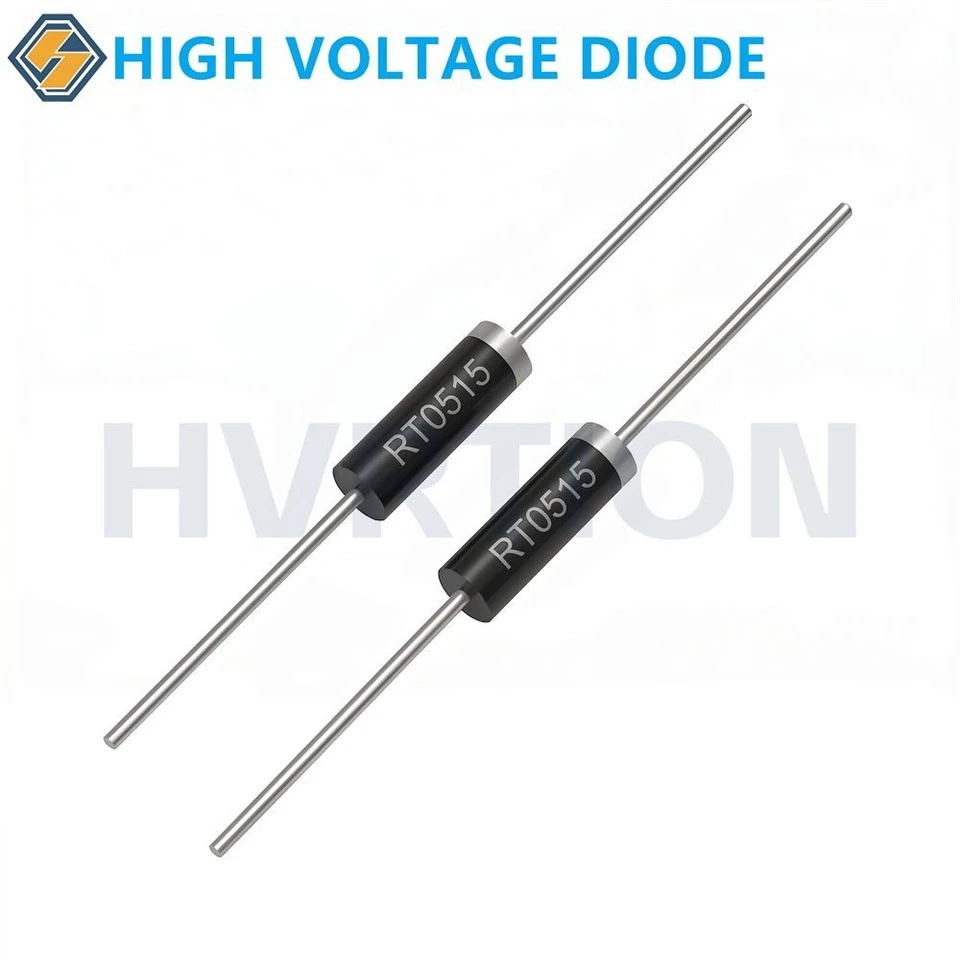

RT0515	15	50	3	150	-40~+150	32	2	0.1	Φ4.2*15/Φ0.8
2CL516	16	50	5	120	-40~+120	40	2	0.1	Φ3*12/Φ0.6
RT0518	18	50	3	150	-40~+150	40	2	0.1	Φ3*12/Φ0.6
2CLG0520	20	50	3	150	-40~+150	45	2	0.1	Φ3*12/Φ0.6

Condiție de testare: Ta=25 grad ; caracteristicile electrice sunt valori maxime dacă nu se specifică altfel.

Caracteristicile seriei RT05

Evaluări de înaltă tensiune de la 8 kV la 20 kV

Familia RT05 oferă mai multe tensiuni nominale, astfel încât inginerii să poată selecta dioda adecvată în funcție de tensiunea magistralei DC, tensiunea de ieșire a transformatorului, topologia de redresare și marja de siguranță necesară.

Clasele de tensiune disponibile

8kV → 10kV → 12kV → 15kV → 16kV → 18kV → 20kV

Această gamă face ca familia RT05 să fie potrivită atât pentru surse de alimentare compacte de-tensiune înaltă, cât și pentru circuite redresoare industriale de înaltă tensiune-.

Pentru proiectarea circuitelor de{0}}înaltă tensiune, selectarea unei diode cu o tensiune inversă de vârf repetitivă suficientă este importantă pentru a oferi o marjă electrică adecvată în condiții normale de funcționare și tranzitorii.

Performanță de recuperare rapidă pentru rectificarea cu-frecvență înaltă

O caracteristică cheie a seriei RT05 este performanța sa rapidă de recuperare inversă.

Seria include modele cu 100ns-clasa Trr, în timp ce modelul 12kV 2CL512R este specificat la 150ns maxim conform tabelului de specificații furnizat.

Recuperarea rapidă ajută la reducerea timpului necesar pentru tranziția diodei de la conducția directă la blocarea inversă. În circuitele de comutare și redresoare de-înaltă frecvență, acest lucru poate ajuta la reducerea pierderilor legate de-recuperare-inversată și a solicitărilor de comutare nedorite.

Rezultatul este o soluție de redresor de -înaltă tensiune potrivită pentru:

* Surse de alimentare de-înaltă frecvență
* Circuite invertoare de{0}}înaltă tensiune
* Transformatoare de-frecvență înaltă
* Circuite de încărcare a condensatorului
* Surse de alimentare CC de-înaltă tensiune
* Echipamente industriale RF
* Surse de alimentare electrostatice
* Echipamente de testare{0}}înaltă

Construcție diodă redresoare de înaltă tensiune

Seria RT05 folosește o construcție cu diodă axială-cu plumb, ceea ce o face potrivită pentru ansamblu de PCB cu orificii-traversate, cablare punct-la-punct-la-asamblare de module de-înaltă tensiune.

Pachetul axial compact oferă mai multe avantaje practice:

Conducte axiale
--Convenient pentru montarea PCB-ului prin orificii și cablarea de înaltă tensiune.
Pachet compact de-înaltă tensiune
-- Potrivit pentru modele în care spațiul PCB și distanța de izolație trebuie gestionate cu atenție.

Încapsulare{0}}de înaltă tensiune

Structura încapsulată oferă izolație electrică și protecție mecanică pentru joncțiunea semiconductoare.

Dimensiuni multiple de plumb

Diferitele modele utilizează lungimi diferite ale corpului și diametre de plumb diferite, permițând designerilor să aleagă un pachet potrivit pentru cerințele lor de asamblare.

Aplicații tipice

1. Surse de înaltă tensiune

Diodele redresoare de înaltă-tensiune RT05 pot fi utilizate în etapa de redresare secundară a surselor de-înaltă tensiune.

Aplicațiile tipice includ:

* Surse de alimentare CC de-înaltă tensiune
* Redresoare cu transformator
* Consumabile de încărcare a condensatorului
* Surse de -înaltă tensiune de laborator
* Sisteme industriale de conversie a puterii

2. Surse de alimentare de înaltă-frecvență

Caracteristica de recuperare rapidă face ca modelele RT05 selectate să fie adecvate pentru rectificarea de înaltă-frecvență.

Aplicațiile includ:

* Transformatoare de-frecvență înaltă
* Comutarea surselor de alimentare
* Surse de alimentare rezonante
* Echipamente de încălzire de înaltă{0}frecvență
* Echipament de putere RF
* Mașini industriale de-înaltă frecvență

3. Echipamente electrostatice

Diodele redresoare de -tensiune înaltă sunt de obicei necesare în circuitele care generează curent continuu de-înaltă tensiune pentru echipamentele electrostatice.

Aplicațiile potențiale includ:

* Precipitatoare electrostatice
* Sisteme de pulverizare electrostatică
* Generatoare electrostatice
* Echipamente de colectare a prafului
* Echipamente industriale de purificare a aerului

4. Încărcarea condensatorului

Seria RT05 poate fi utilizată pentru circuite de încărcare și redresare a condensatoarelor de-tensiune înaltă, în care tensiunea nominală și capacitatea de-curent sunt selectate corespunzător.

Aplicațiile tipice includ:

* Surse de alimentare cu impulsuri
* Sisteme de stocare a energiei
* Încărcătoare de-condensatoare de înaltă tensiune
* Circuite multiplicatoare de tensiune
* Generatoare de-impulsuri de înaltă tensiune

5. Testare de înaltă tensiune și echipamente de laborator

Gama de tensiuni 8kV–20kV face seria potrivită pentru diverse circuite de testare industriale și de laborator de înaltă-tensiune.

Aplicațiile pot include:

* Echipamente de testare{0}}înaltă
* Echipamente de testare a izolației
* Instrumente științifice
* Sisteme de măsurare{0}}înaltă tensiune
* Cercetare surse de alimentare

Cum să selectați dioda de înaltă tensiune RT05 corectă

Pasul 1 - Determinați tensiunea inversă necesară

Selectați ratingul VRRM în funcție de tensiunea inversă maximă care apare pe diodă.

De exemplu:

* Sistem de aproximativ 8kV → RT0508S
* Sistem de aproximativ 10kV → 2CL510R
* Sistem de aproximativ 12kV → 2CL512R
* Sistem de aproximativ 15kV → RT0515
* Sistem de aproximativ 16kV → 2CL516
* Sistem de aproximativ 18kV → RT0518
* Sistem de aproximativ 20kV → 2CLG0520

Selecția efectivă ar trebui să includă o marjă de proiectare suficientă pentru reglarea transformatorului, variația sarcinii, tranzitorii de comutare și alte condiții de circuit.

Pasul 2 – Verificați curentul de transmisie medie

Toate modelele RT05 enumerate au o valoare nominală medie de curent direct-de 50 mA, dar curentul real al circuitului, ciclul de lucru, răcirea și temperatura de funcționare trebuie evaluate în timpul proiectării.

Pasul 3 - Verificați curentul de supratensiune

Evaluarea IFSM diferă între modele.

Modelele de 10 kV și 12 kV enumerate în tabel oferă până la 5A curent de vârf înainte, în timp ce alte câteva modele sunt evaluate la 3A.

Pasul 4 – Verificați timpul de recuperare inversă

Pentru circuitele de-înaltă frecvență, Trr este deosebit de important.

Majoritatea modelelor din tabelul RT05 furnizat sunt specificate la 0,1μs / 100ns, în timp ce 2CL512R este specificat la 0,15μs / 150ns.

Pasul 5 – Verificați dimensiunile pachetului

Confirmați diametrul corpului, lungimea corpului și diametrul cablului înainte de proiectarea PCB-ului sau a modulului de{0}}înaltă tensiune.

Soluții OEM și personalizate cu diode de înaltă tensiune

Putem oferi soluții de diode personalizate, bazate pe cerințele aplicației.

Personalizarea poate include:

* Tensiune nominală inversă
* Evaluare curentă înainte
* Timp de recuperare invers
* Capacitate de supratensiune
* Cerințe de tensiune directă
* Dimensiuni pachet
* Diametrul plumbului
* Lungimea plumbului
* Caracteristici electrice
* Marcarea produsului
* Ambalare
* Cerințe OEM / ODM

Dacă aplicația dvs. necesită o specificație de tensiune sau curent în afara gamei standard RT05, contactați echipa noastră tehnică pentru o soluție personalizată de redresor de înaltă tensiune-.

Calitate și fiabilitate

Pentru componentele semiconductoare de -înaltă tensiune, caracteristicile electrice stabile și performanța constantă a izolației sunt esențiale.

Seria RT05 este proiectată pentru aplicații care necesită:

* Capacitate stabilă de blocare a-tensiunii înalte
* Rectificare înainte de încredere
* Curent de scurgere invers controlat
* Recuperare rapidă cu comutare
* Rezistență ridicată la supratensiune
* Ambalare axială compactă
* Operare industrială pe termen lung

Performanța reală depinde de topologia circuitului, condițiile termice, metoda de montare, frecvența de operare și tensiunea aplicată.

Întrebări frecvente – Diode de înaltă tensiune seria RT05

Î: Ce este o diodă de înaltă tensiune RT05?

R: Seria RT05 este o familie de diode redresoare de înaltă-tensiune cu redresare axială-plumb rapid-recuperare de la 8 kV la 20 kV și 50 mA. Modelele selectate oferă un timp de recuperare inversă de aproximativ 100 ns, făcându-le potrivite pentru surse de alimentare de-înaltă tensiune, redresare de-frecvență înaltă, încărcare a condensatorului, echipamente electrostatice și sisteme industriale de-înaltă tensiune.

Î: Ce diodă RT05 este potrivită pentru o aplicație de 20 kV?

R: Pentru aplicații care necesită până la 20 kV de tensiune inversă de vârf repetitivă, 2CLG0520 este modelul de 20 kV / 50 mA enumerat în specificațiile seriei RT05. Tensiunea sa directă maximă specificată este de 45V, curentul maxim de scurgere inversă este de 2μA și timpul maxim de recuperare inversă este de 0,1μs în condițiile de testare menționate.

Î: Sunt diodele de înaltă tensiune RT05 potrivite pentru sursele de alimentare de-înaltă frecvență?

R: Modelele RT05 selectate cu recuperare inversă de clasă 100ns-sînt candidații potriviti pentru redresarea de înaltă-frecvență înaltă-tensiune. Selecția finală ar trebui să ia în considerare frecvența de operare, forma de undă a tensiunii, curentul de supratensiune, condițiile termice și topologia completă de comutare

Î: Aceste diode pot fi utilizate în circuitele multiplicatoare de tensiune?

R: Da, cu condiția ca tensiunea, curentul, frecvența, condițiile de supratensiune și cerințele de izolație să se încadreze în specificațiile diodei selectate. Ele pot fi utilizate în arhitecturi adecvate de redresoare și multiplicatoare de-tensiune înaltă-.

Î: Pot solicita o diodă de{0}}înaltă tensiune personalizată?

A: Da. Evaluările electrice personalizate, dimensiunile pachetului, configurațiile cablurilor și alte cerințe OEM pot fi discutate în funcție de nevoile aplicației.

Contactați-ne pentru fișe de date, mostre, prețuri în vrac, personalizare OEM/ODM și suport pentru aplicații.
